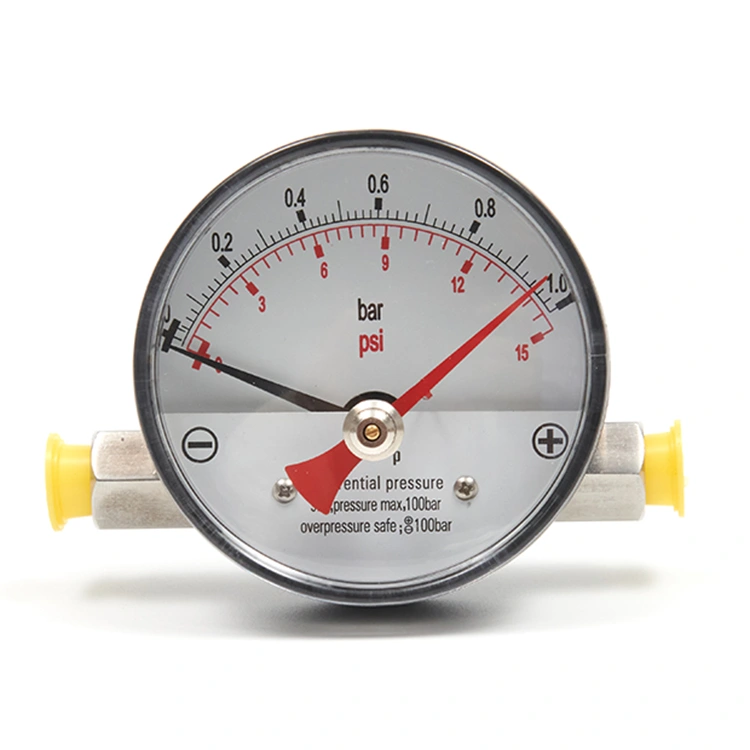

Magneettisella männällä varustetussa paine-eromittarissa DP80-mallissa on magneettimäntärakenne, joka parantaa mittarin herkkyyttä ja tarkkuutta. Tämä innovatiivinen ominaisuus mahdollistaa osoittimen sujuvamman ja reagoivamman liikkeen, mikä tarjoaa tarkat lukemat myös haastavissa ympäristöissä.
Malli DP80 on rakennettu kestämään teollista käyttöä, ja siinä on kestävä täysmetallinen rakenne, joka takaa pitkäkestoisen suorituskyvyn. Sen magneettimäntärakenne minimoi myös kitkaa ja kulumista, pidentää mittarin käyttöikää ja vähentää huoltotarvetta.
Johtavana paine-eromittarien valmistajana CSHERUN Factory on sitoutunut tarjoamaan korkealaatuisia tuotteita ja poikkeuksellista asiakaspalvelua. Mallimme DP80 on suunniteltu ja valmistettu täyttämään teollisuuden tiukat standardit, mikä varmistaa luotettavuuden ja tarkkuuden painemittaustarpeissasi.
Olitpa öljy- ja kaasu-, kemian-, sähköntuotanto- tai vedenkäsittelyteollisuudessa, magneettimännällä varustettu paine-eromittari – malli DP80 – on luotettava ratkaisusi tarkkoihin painemittauksiin. Ota yhteyttä CSHERUN Factoryyn jo tänään saadaksesi lisätietoja tuotteistamme ja palveluistamme.
●Kaasumaisille ja nestemäisille aineille, jotka eivät ole erittäin viskoosia tai kiteytyvää
●Suodatinjärjestelmät
●Pumpun valvonta
●Jäähdytyspiirit
●Putkijohtojärjestelmät
●Paine-eron mittausalueet 0 ... 400 mbar - 0 ... 10 bar
● Kompakti järjestelmäkotelo ruostumattomasta teräksestä, sopii korkeille työpaineille (staattiset paineet), valinnaisesti 100, 250 tai 400 bar
●Ylikuormitussuoja molemmin puolin maksimissaan työpaine
●Järjestelmä ja ilmaisinkotelo vaihdettavissa paikan päällä
●Jokain 2 reed-kosketinta voidaan asentaa jälkikäteen ja säädetty paikan päällä
Asennus kiinnitettyjen symbolien mukaan
⊕ korkea paine, ⊖ matala paine

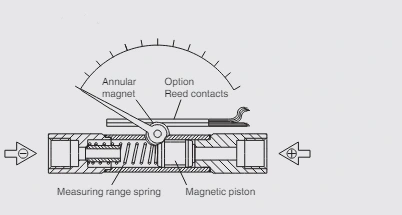

Paineet p1 ja p2 vaikuttavat mittauskammion ⊕- ja ⊖-puolella, erotettuina painekuormitetulla magneettimännällä tai magneettimännällä.
Paine-ero aiheuttaa männän aksiaalisen liikkeen (poikkeaman) mittausalueen jousen tukemana.
Instrumenttiosoittimeen asennettu rengasmainen magneetti seuraa mäntään integroitua magneettia siten, että kullekin männän asennolle on määritetty osoittimen määrätty sijainti.
Tämä rakenne mahdollistaa mittausjärjestelmän ja indikaattorin täydellisen mekaanisen erottamisen ja samalla eliminoi mahdolliset vuodot ulos.
Kun tilavuusvirtaus ⊕-puolelta ⊖-puolelle mittauskammiossa on minimoitu mekaanisen rakenteen ansiosta, eikä se häiritse standardiprosesseja.
|
Nimelliskoko (mm) |
80 |
|
|
Asteikkoalueet |
0 ... 400 mbar - 0 ... 10 bar |
|
|
Osoituksen tarkkuus |
± 3 % asteikon täydestä arvosta paine-eron kasvaessa |
|
|
Max. työpaine (staattinen paine) |
■ 100 bar ■ 250 bar ■ 400 bar |
|
|
Ylikuormitusturva |
molemmin puolin maksimikäyttöpaineeseen |
|
|
Sallittu lämpötila |
Ympäristö: 0 ... +60 °C Keskitaso: +100 °C enintään |
|
|
Suojaus IEC/EN 60529 mukaan |
lP54 |
|
|
Kostut materiaalit |
Mittauskammio paineliitännällä Ruostumaton teräs 1.4571, 2 x G ¼ naaras, oikealla ja vasemmalla puolella, rivissä (EN 837-1/7.3) ■ Muut paineliitännät sisä- tai ulkokierteiden kautta ■ Ala- tai takakiinnitys, ⊕ liitäntä vasemmalla ■ Hienosuodatin integroitu ⊕-liitäntään
Paine-elementti Puristusjousi, ruostumaton teräs 1.4310
Magneettinen mäntä Mäntä Ruostumaton teräs 1.4571, magneetti: kova ferriitti |
|
|
Kastelemattomat materiaalit |
Kellotaulu Alumiini, valkoinen, kirjaimet: Vaaka, ulkopuolelta musta (palkki), sisällä punainen (psi) Osoitin alumiinia, musta Ikkuna Kirkasta halkeilematonta muovia, napsautuskotelo |
|
|
Asennus |
Asennus seuraavilla tavoilla: ■ Jäykät mittauslinjat ■ Paneelin asennuslaippa ■ Instrumentin asennusteline seinäasennusta varten |
|
