Kalvotiiviste kierteitetyllä liitännällä huuhtelukalvolla tai suojalautasella

Soveltaminen

● erittäin viskoosille tai kiteyttäville väliaineille

● kovaa ja hankaavaa mediaa varten

● Tasa- ja betonipumput

● Kaivos-, tunnelointi ja ylikuormitus

● Hygieenisovellukset

Erityisominaisuudet

● Kierreyhteys suoraan ruuvaamiseen

● Huuhtele kalvo kompakteilla mitoilla

● Prosessiteollisuuden korkeat paineet

● Versio suojalevyllä lisääntyneen kulutuskestävyyden saavuttamiseksi

● tyhjiömittausalueet

Tekniset tiedot

Prosessiyhteys

Lisäaineistoyhdistelmät erityisprosessien lämpötiloihin ja prosessiliitännät pyynnöstä

Versioiden materiaalikombinaatiot kalvolla

Materiaalikombinaatiot versioille suojalevyllä

1) Kalvotiivistejärjestelmän suurin sallittua prosessilämpötilaa rajoittaa liitosmenetelmä, järjestelmän täyttöneste ja mittauslaite.

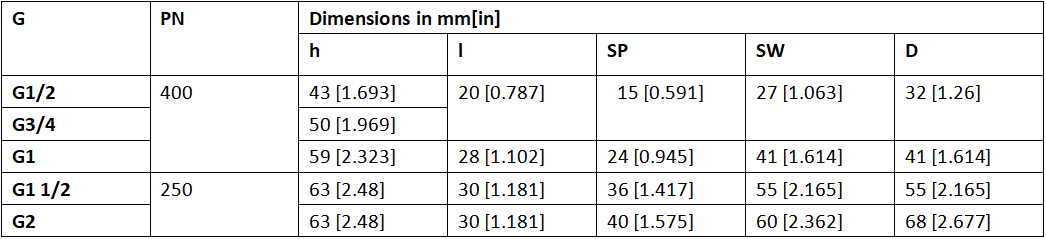

Mitat mm [in]
Huuhtele kalvo tiiviste kalvolla

Mitat MM: ssä [in]
Versio: Kalvolaite suojalevyllä

Suojalevyn korkean hankausvastuksen vuoksi tämä versio on erityisen sopiva paineen mittauksiin hiomaväliaineiden kanssa. Shokinkestävä ja hankauskestävä suojaava levy lisää kalvon tiivistejärjestelmän kestävyyttä. Suojalevy on mitoitus riittävän paksusti, että se kestää pitkään väliaineen hankauksen.

Kalvo -sinetti:

Kalvon tiivisteen malli / prosessiyhteys (prosessiyhteysstandardi, lanka, nimellinen paineen luokitus) / materiaali (kalvon tiivisteen ylävartalo, kalvo tai suojalevy tiivistyksellä) / huuhteluyhteys (pistorasian ruuvi) / liitäntä mittauslaitteeseen / kostutettujen osien puhtauden taso / kostutettujen osien alkuperä

Kalvon tiivistejärjestelmä:

Kalvon tiivisteen malli / prosessiyhteys (prosessiyhteysstandardi, lanka, nimellinen paineen luokitus) / materiaali (kalvon tiivisteen ylävartalo, kalvo tai suojalevy tiivistyksellä) / huuhteluyhteys (pistorasian ruuvi) / paineen mittausinstrumentin malli (tiedonsiirron kohden) / asennus (suora asennus, jäähdytyselementti, kapillaari) / min. ja max. Prosessin lämpötila / min. ja max. Ympäristön lämpötila / tyhjiöhuolto / Järjestelmä Täytä neste / varmenteet / korkeusero / kostutettujen osien puhtauden taso / kostutettujen osien / instrumentin kiinnityskiinnike
