Kalvotiiviste kierteitetyllä liitoksella

Sovellukset

● Aggressiivisille, kuumille, syövyttävälle, ympäristölle vaaralliselle tai myrkylliselle väliaineelle

● Öljy- ja kaasuteollisuus, kemian ja petrokemian teollisuus

● Vedenkäsittely

● Monipuolinen sovelluksessa

Erityisominaisuudet

● Käsittele yhteys lankaan kanssa

● Versio sisäisellä kalvolla, kalvojen tiivisteen osilla täysin hitsatut

● Laaja valikoima prosessiliitäntöjä ja materiaaleja

● Liitännät valinnaisesti saatavilla

● Korkeat paineet jopa 1000 bariin [14 500 psi] voidaan saavuttaa

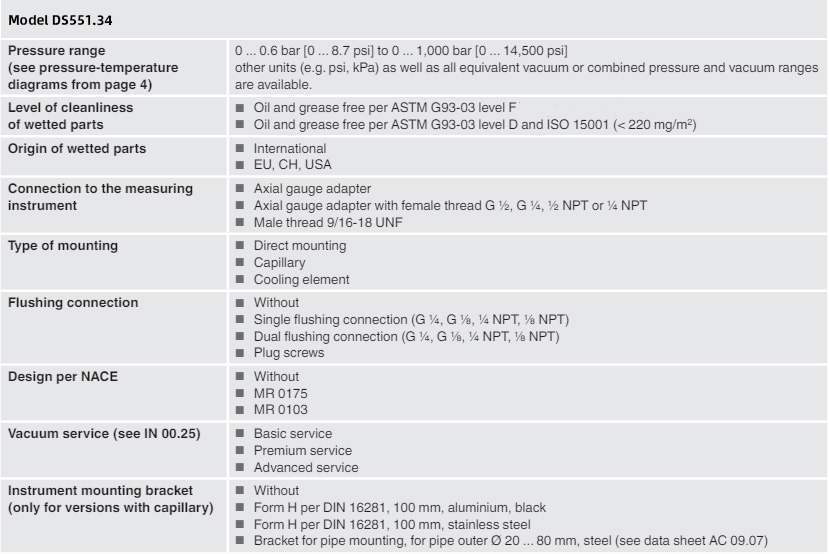

Eritelmä

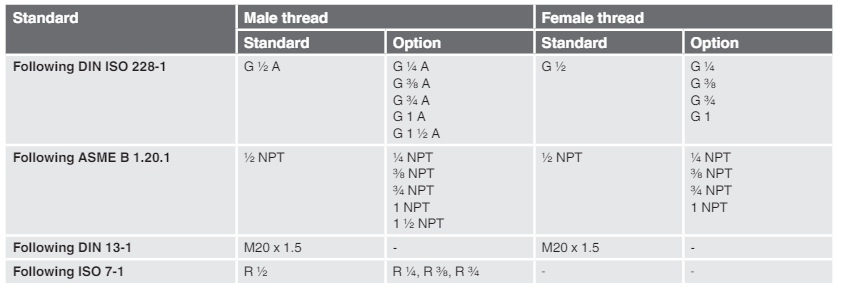

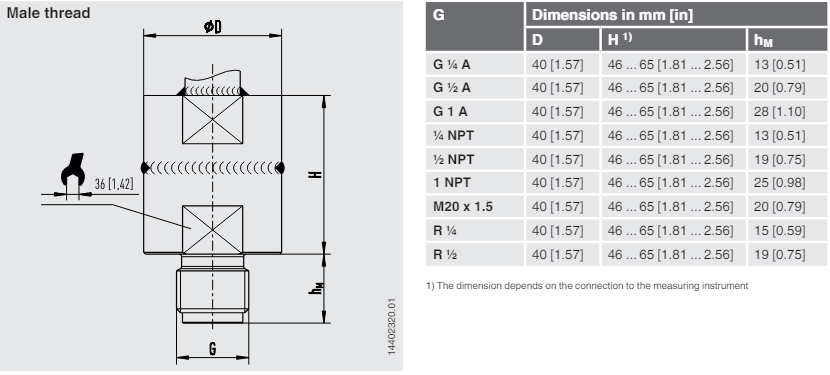

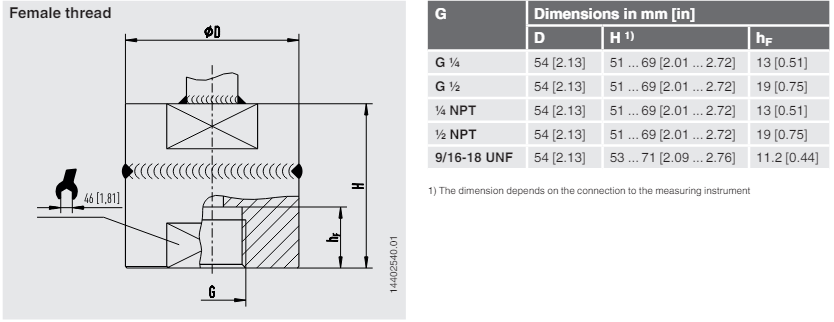

Prosessiyhteys

Muut prosessiyhteydet pyynnöstä

Sallittava nimellispaine (PN)

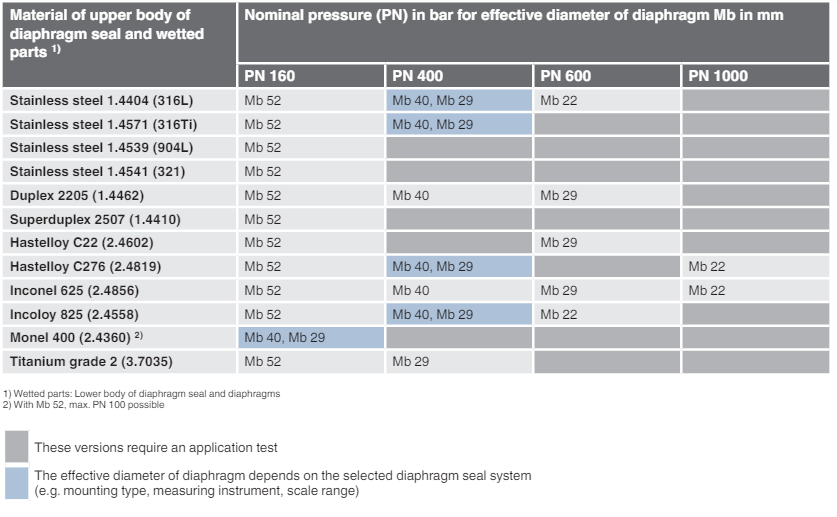

Kalvon tiivistejärjestelmän sallittu nimellispaine (PN) johtuu valitusta materiaalista ja riippuu kalvon tiivisteen tehokkaasta kalvon halkaisijasta (katso alla oleva taulukko). Lisäksi sallittu paine-/lämpötila -luokitus on otettava huomioon. Asiaankuuluville painekäyttökaavioille.

Kalvon tiivistejärjestelmän suurin sallittua prosessilämpötilaa rajoittaa myös liitosmenetelmä, järjestelmän täyttöneste ja mittauslaite.

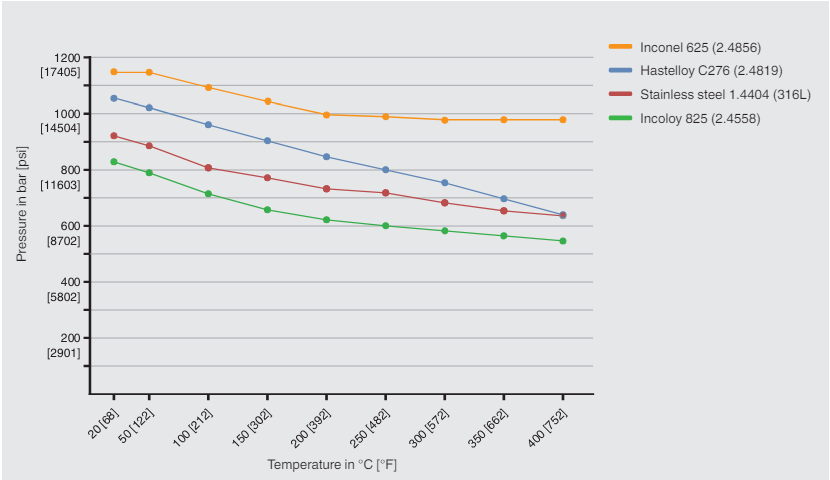

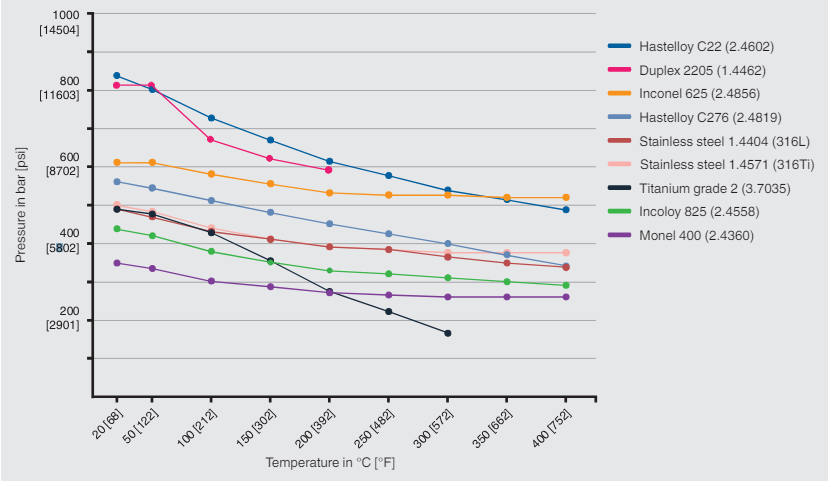

Painekaavio

Kalvon tehokas halkaisija MB 52 mm

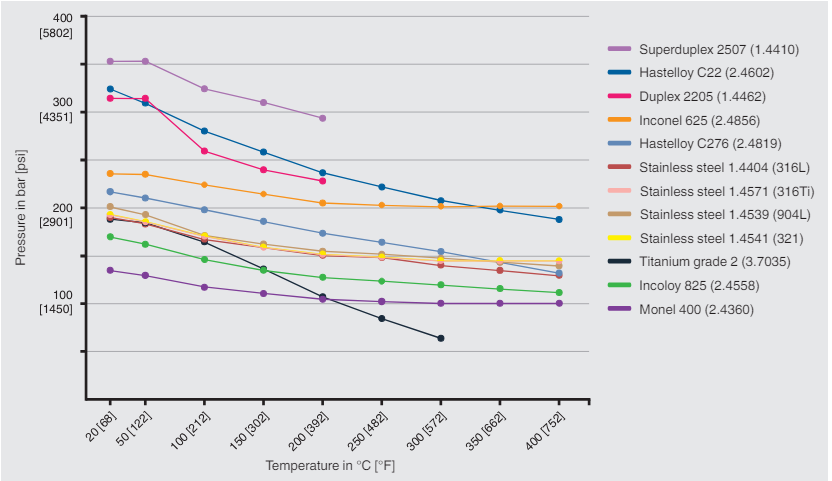

Painekaavio

Kalvon tehokas halkaisija MB 40 mm

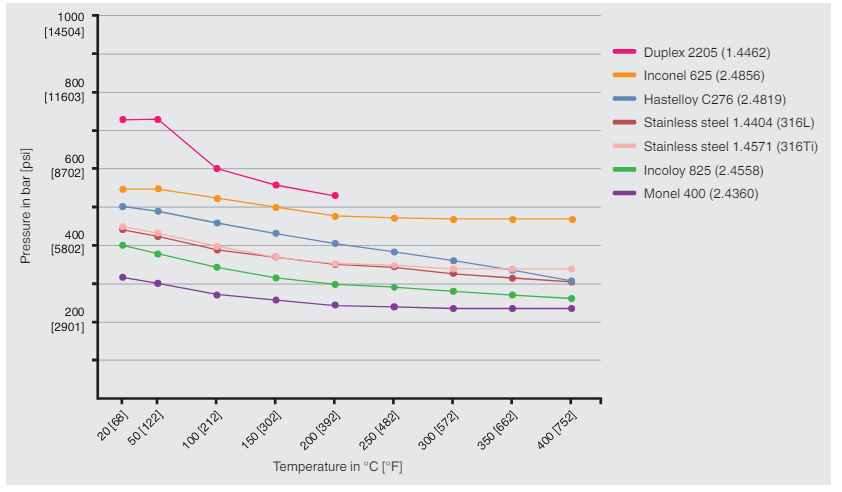

Painekaavio

Kalvon tehokas halkaisija MB 29 mm

Painekaavio

Kalvon tehokas halkaisija MB 22 mm

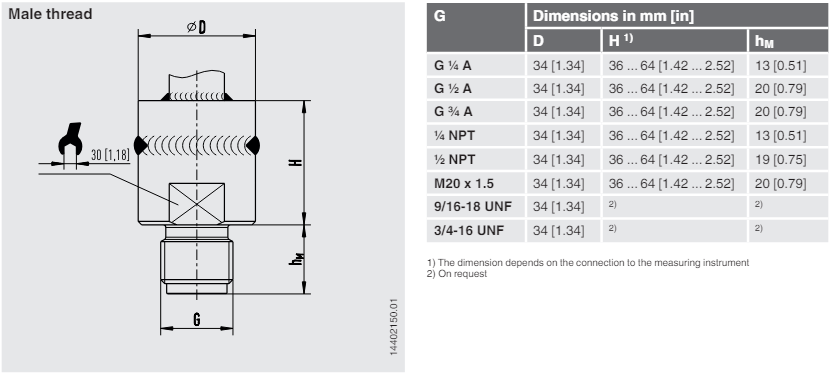

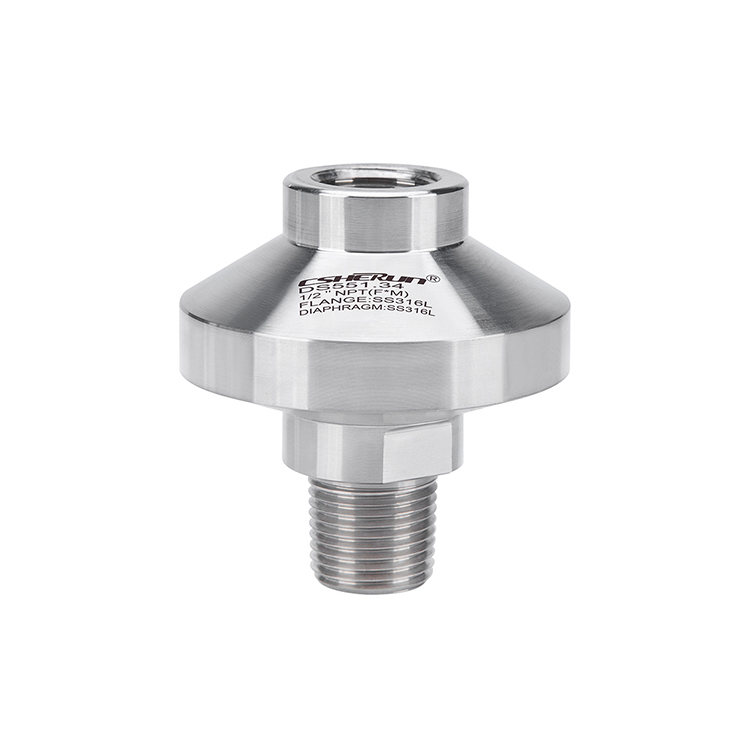

Kalvotiiviste, malli DS551.34

Kalvon tehokas halkaisija MB 52 mm

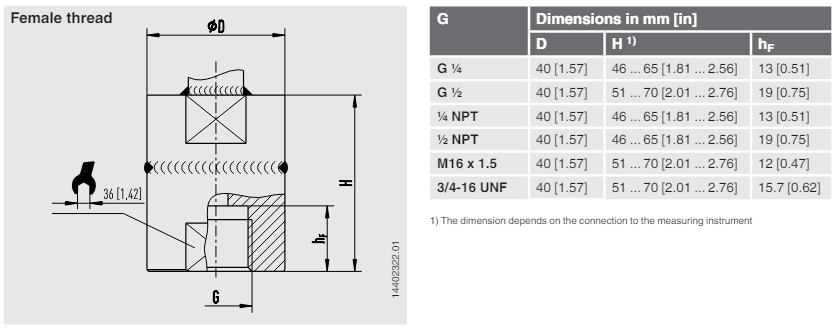

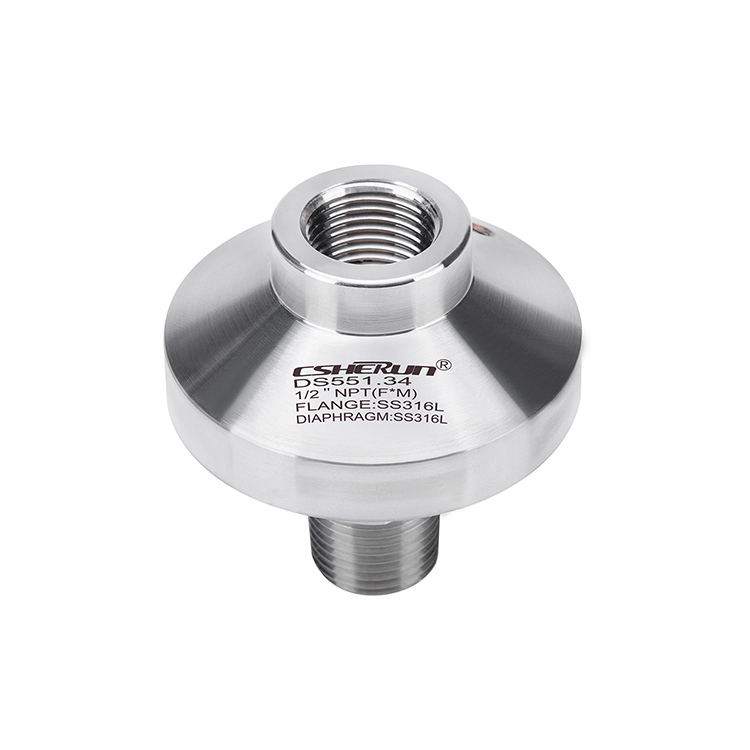

Kalvolaite, malli DS551 .34

Kalvon tehokas halkaisija MB 40 mm

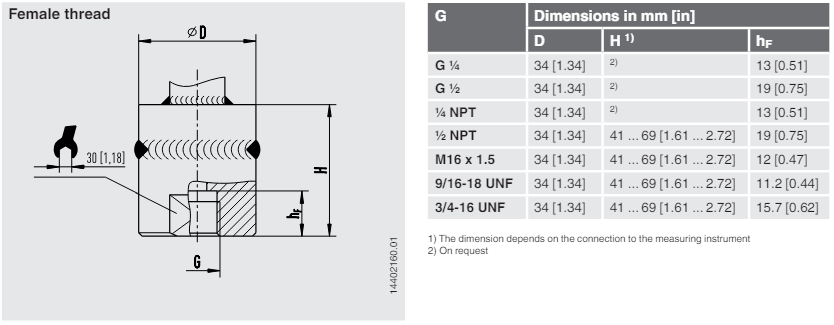

Kalvotiiviste, malli DS551.34

Kalvon tehokas halkaisija MB 29 mm

Kalvolaite, malli DS551 .34

Kalvon tehokas halkaisija MB 22 mm

Kalvo -sinetti:

Kalvojen tiivistimmalli / prosessin yhteys (prosessiyhteysstandardi, lanka, nimellinen paineen luokitus) / materiaali (ylävartalo, kalvo, alempi vartalo) / huuhteluyhteys (pistorasian ruuvi) / liitäntä märkäosien osien / varmenteiden puhtauden puhtauden tasoon /

Kalvon tiivistejärjestelmä:

Kalvon tiivisteen malli / prosessiyhteys (prosessiyhteysstandardi, lanka, nimellinen paineen luokitus) / materiaali (ylävartalo, kalvo, alempi runko) / huuhteluyhteys (pistorasian ruuvi) / paineen mittausinstrumentin malli (datalomake) / asennus (suora asennus, jäähdytyselementti, kapillaari) / min. ja max. Prosessin lämpötila / min. ja max. Ympäristön lämpötila / tyhjiöpalvelu / paineesitysväliaine / varmenteet / korkeusero / kostutettujen osien puhtauden taso / kostutettujen osien / instrumentin kiinnityskiinnike
