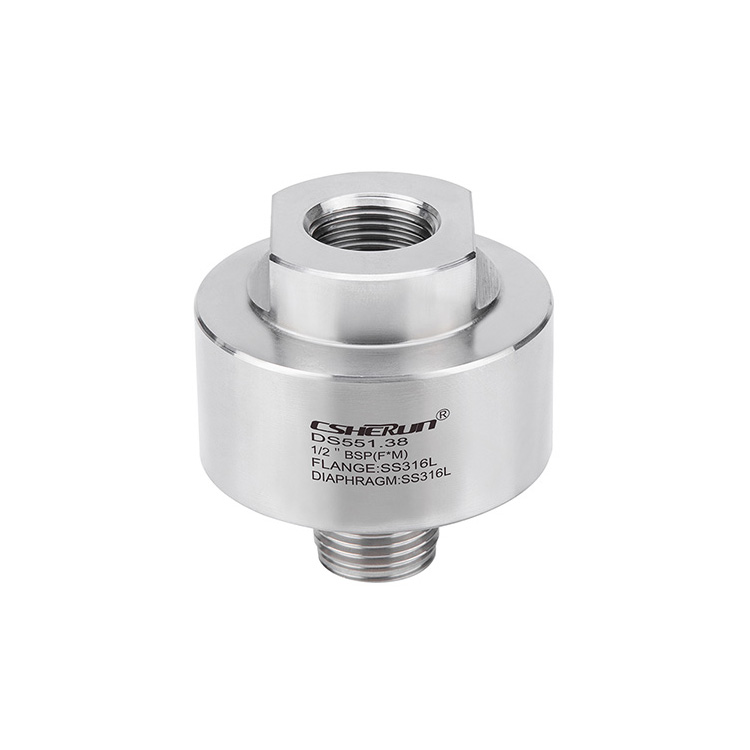

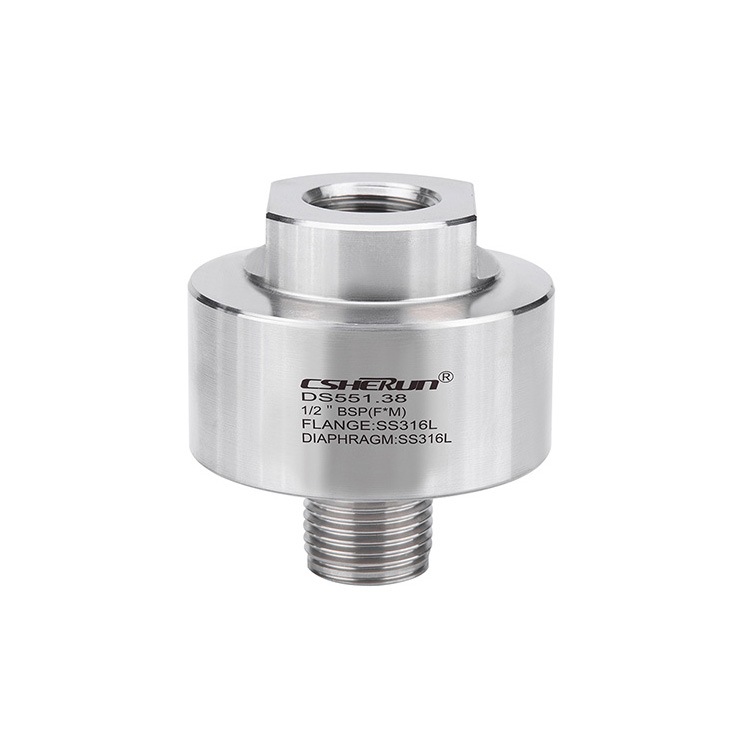

Ruuvattu prosessiyhteys, kalvotiivisteet

Model:DS551.38

CSHERUN is a Screwed Process Connection, Diaphragm Seals manufacturer. We can provide high-quality products and great services.

Lähetä kysely

Tuotteen Kuvaus

Seuraava on csherun -laadun ruuvatun prosessiyhteyden, kalvotiivisteiden, sovellukset.

● Prosessiteollisuuden vakiosovellukset

● Sopii syövyttäviin, saastuneisiin tai heterogeenisiin paineen väliaineisiin

Erityisominaisuudet

● Suunnittelu sisäisellä kalvolla, ylä- ja alakotelolla hitsattu

● Ei tiivistystä

● Erinomainen kustannussuhde-suhde

Kuvaus

Painekunta	50 ℃ Paine Max 110Bar 100 ℃ Paine enintään 100 bar 150 ℃ Paine Max 90bar 200 ℃ Paine Max 82Bar
Painealue	0 ... 0,6MPA arvoon 0 ... 9MPA
Yläkotelo (instrumenttiyhteys)	Materiaali ruostumattomasta teräksestä 316 L, G ½ naaras
Kalvo	Materiaali ruostumattomasta teräksestä 316 L, hitsattu ylävartalolla Kalvon efektiivinen halkaisija DM DM = 50mm
Alempi kotelo (prosessiyhteys)	Materiaali ruostumattomasta teräksestä 316 L, g ½ b uros, valinnainen ½ NPT -uros
Painemittarin lämpötila -alue	Prosessi -10 ... +150 ℃ Ympäristö -10 ... +40 ℃
Täyte	KN2 -piiöljy

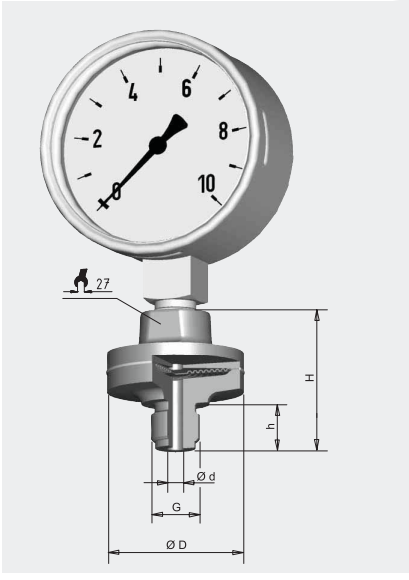

Esimerkki kalvon tiivisteen mallin 990.38 asentamiseksi, joka on kytketty suoraan EN837-1-painemittariin

Bourdon -putken painemittarit

Suositeltu mahdollisuus yhdistelmäkalvon tiiviste malli DS551.38 painemittarilla, jossa on Bourdon -putkimalli S.SW06.010.100/S.SW06.030.100

Mitat MM: ssä

Prosessikiitos g	Mitat MM: ssä				Paino kg
	D	d	H	h
G1/2B	59	7	60.5	20	0.48
1/2npt	59	7	59.5	19	0.48

Tilaustiedot

Malli- / prosessiyhteys / täyttö neste- / painemittari- / painealue / prosessiolosuhteet
