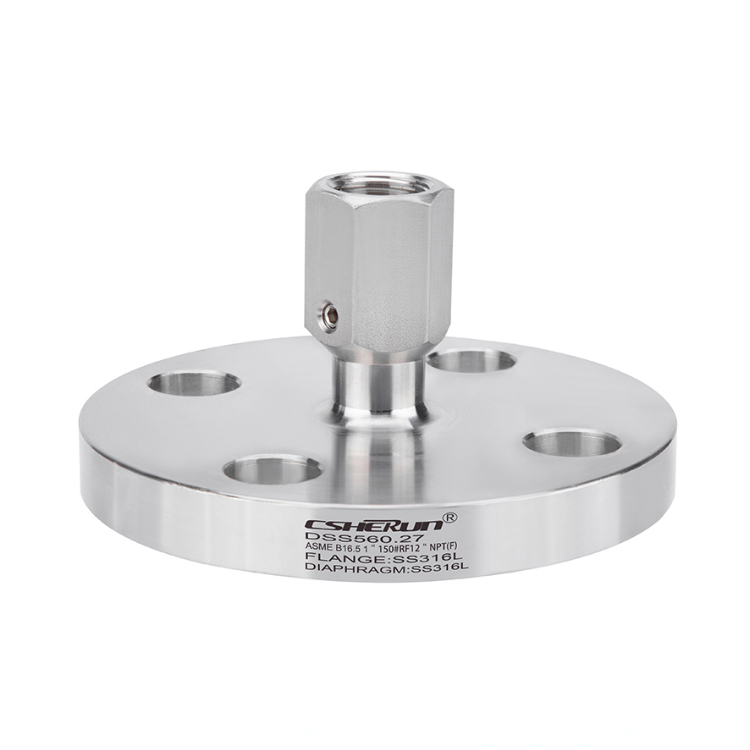

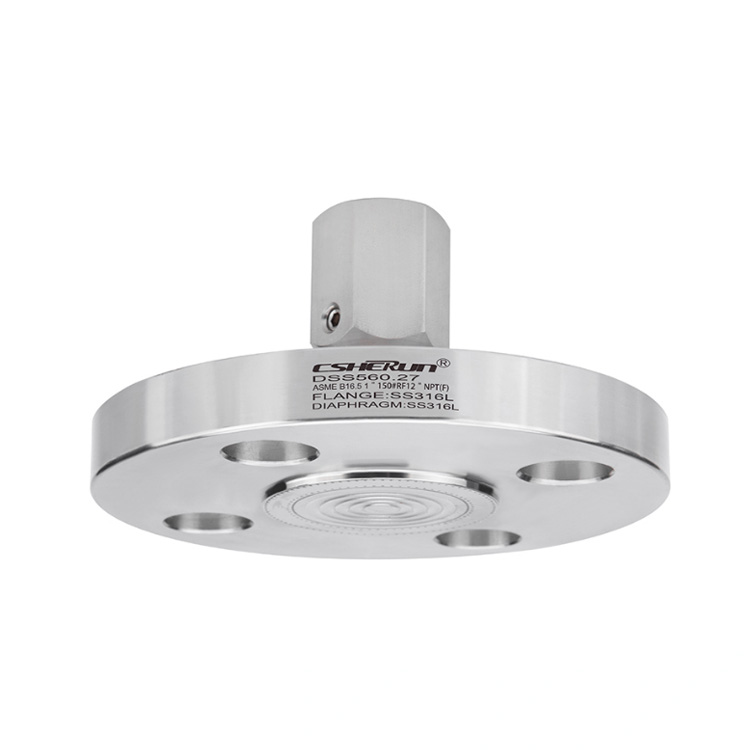

Diapragm-tiivisteen esittely laippayhteys- ja malli DS560.27: Lopullinen ratkaisu paineen mittaamiseen ankarissa ympäristöissä
Malli DS560.27 Diaphragm Seal on varustettu laippayhteydellä, joka mahdollistaa helpon asennuksen ja integroinnin nykyisiin prosessijärjestelmiin. Sen vankka rakenne ja korkealaatuiset materiaalit varmistavat pitkäaikaisen suorituskyvyn ja kestävyyden, mikä tekee siitä ihanteellisen valinnan monille teollisuussovelluksille.
Drapragm -tiivisteen huuhtelukalvojen suunnittelu laippayhteydellä minimoi väliaineiden kertymisen ja tukkeutumisen riskin, mikä tarjoaa puhtaan ja tarkan paineen mittauksen. Tämä ominaisuus on erityisen hyödyllinen sovelluksissa, joihin liittyy viskoosisia tai hiukkasten kuormitettuja väliaineita, varmistaen, että väliaineiden muodostuminen ei vaaranna paineen mittauksia.
Luotettavana kalvotiivisteiden valmistajana olemme sitoutuneet tarjoamaan korkealaatuisia tuotteita ja poikkeuksellista asiakaspalvelua. Diapragm -tiiviste, jossa laippayhteys on suunniteltu ja valmistettu täyttämään teollisuussektorin tiukat standardit, varmistaen paineen mittaustarpeesi luotettavuuden ja tarkkuuden.
Olitpa öljy- ja kaasu-, kemikaali-, sähköntuotanto- tai vedenkäsittelyteollisuudessa, Drapragm-tiiviste laippayhteys- ja malli DS560.27- on sinun go-to-liuos paineen mittaamiseen ankarissa ympäristöissä. Ota yhteyttä tänään saadaksesi lisätietoja Kiinan Csherun -tuotteista ja palveluista.
● Aggressiivinen, erittäin viskoosinen, kiteyttäminen tai kuuma media
● Prosessiteollisuus
● Koneiden rakentaminen ja automatisointi
● laippa huuhteluhitsatulla kalvolla
● Yleiset standardit ja nimellisleveydet käytettävissä oleva
● Laaja valikoima erilaisia materiaaleja ja materiaalikombinaatiot

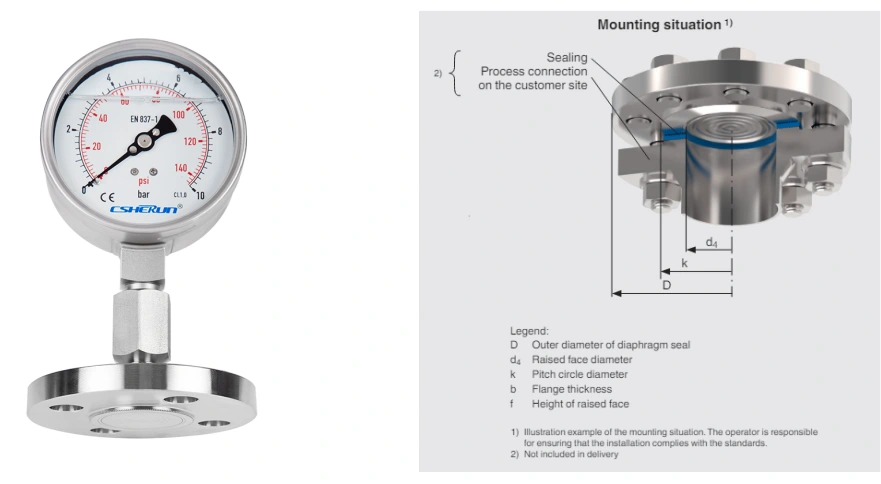

Malli DSS560 suoraan asennetulla painemittarilla
Kalvolaitejärjestelmät on asennettu olemassa oleviin liitäntöihin, jotka on hitsattu putkilinjaan, prosessireaktoriin tai säiliöön. Sopivasta materiaalista valmistettu kalvo erottaa väliaineen mittauslaitteesta. Kalvon ja mittauslaitteen välinen sisätila täytetään kokonaan järjestelmän täyttönesteellä.
Elatusaineen paine siirretään elastisen kalvon kautta järjestelmän täyttämiseen ja sitten mittauslaitteeseen. Kalvotiiviste ja sen komponentit sovitetaan täydellisesti toisiinsa luotettavan mittauksen varmistamiseksi.
Kalvotiivisteen kiinnitys mittauslaitteisiin voidaan tehdä suoran yhteyden kautta, korkeille lämpötiloille jäähdytyselementin kautta tai joustavan kapillaarin kautta.
|
Versio |
Kalvo tiiviste laippayhteydellä |
|
Muut versiot |
■ Per NACE MR0175 / ISO 15156, käyttö H2S-pitoisissa ympäristöissä öljyn ja kaasun tuotannossa ■ per NACE MR0103 / ISO 17945, Metallit, jotka ovat resistenttejä rikkivetylle rasitushalkeiluun ■ Ennakkoluokan deflagroinnin liekin pysäyttäjällä asennuksesta vyöhykkeeseen 0 (EPL GA) |
|
Painealue |
Suurin painealue riippuu prosessiyhteyden ja instrumentin valinnasta |
|
Yhteys instrumenttiin |
■ Aksiaalinen liitäntäsovitin hitsattuun liitäntään ■ Soveltuva liitäntäsovitin instrumenttiin (esim. G ½, g ¼, ½ NPT tai ¼ NPT) |
|
Asennustyyppi |
■ Suora kiinnitys ■ kapillaari ■ Jäähdytyselementti |
|
Tyhjiöpalvelu |
■ Peruspalvelu ■ Edistynyt palvelu ■ Premium -palvelu |

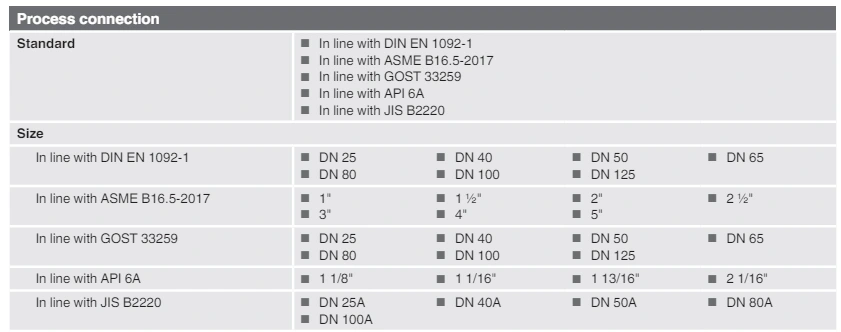

Muut prosessiyhteydet pyynnöstä

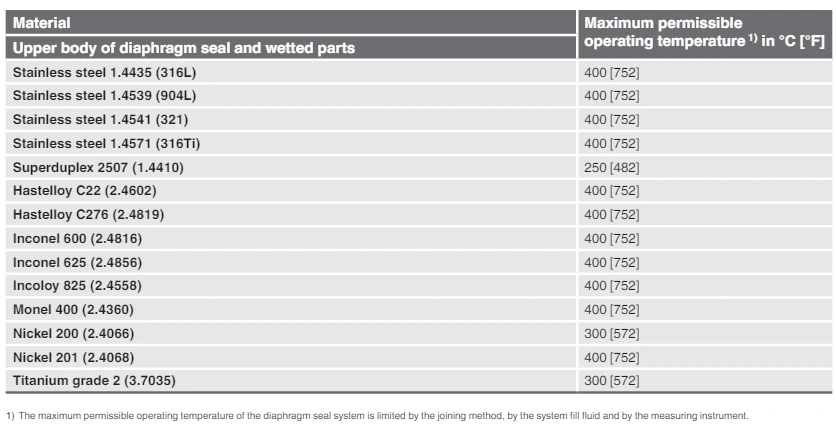

Lisämateriaalit erityisprosessin lämpötiloihin pyynnöstä.

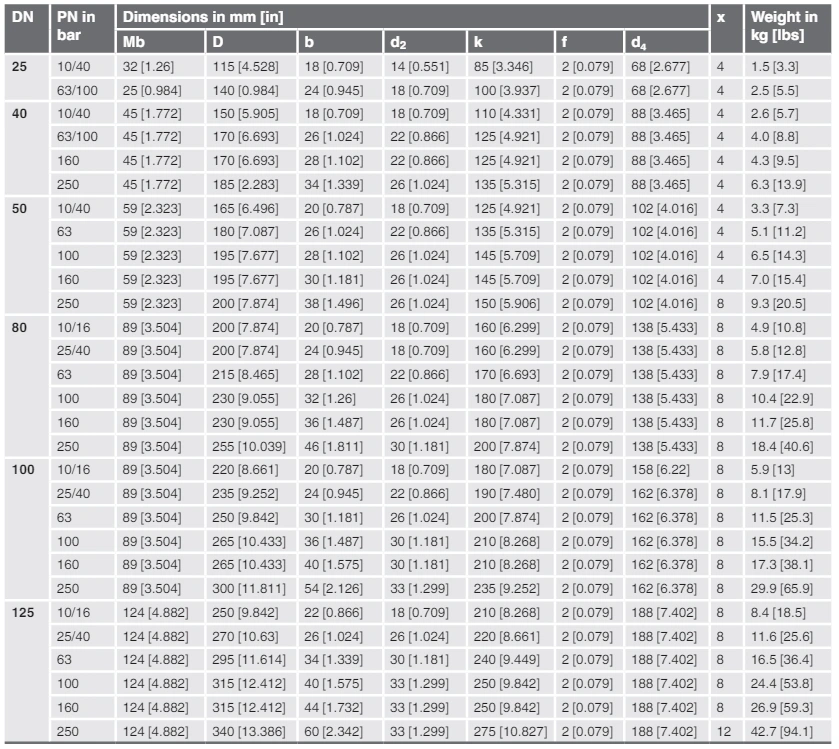

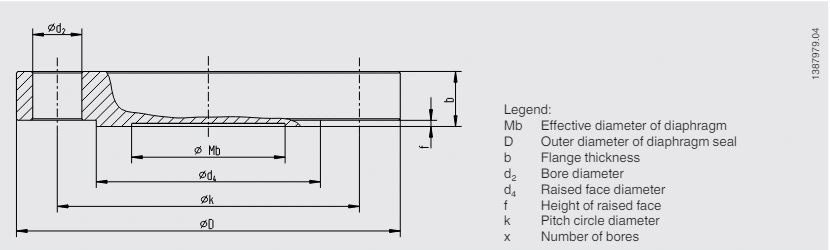

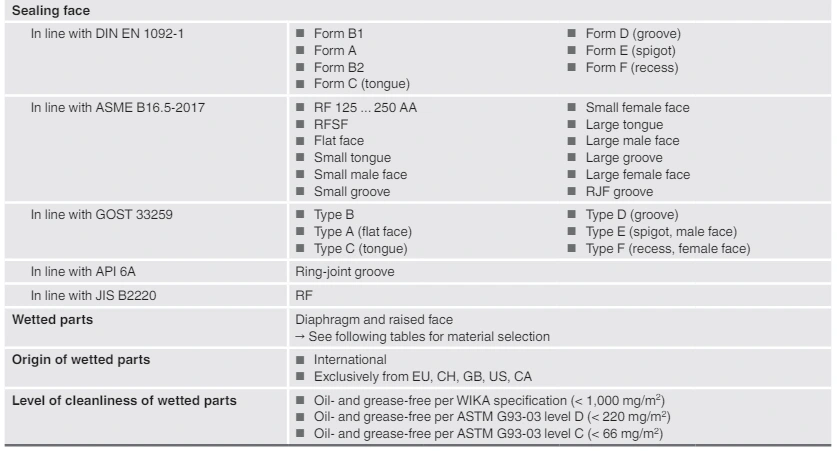

Laippayhteys linjassa DIN EN 1092-1, Muoto b
Muut mitat ja korkeammat nimellispaineet pyynnöstä

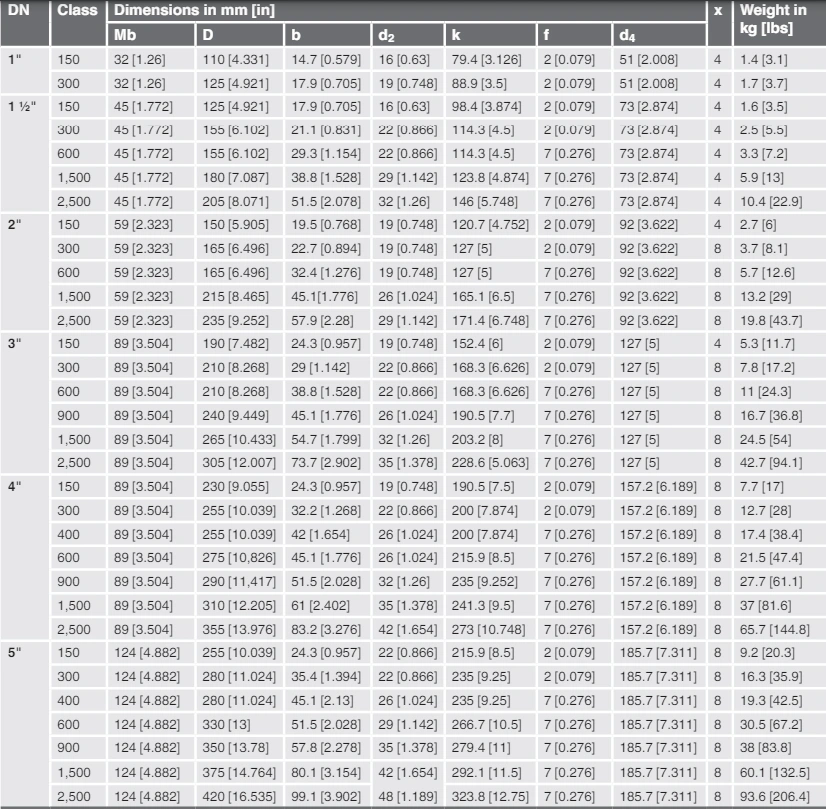

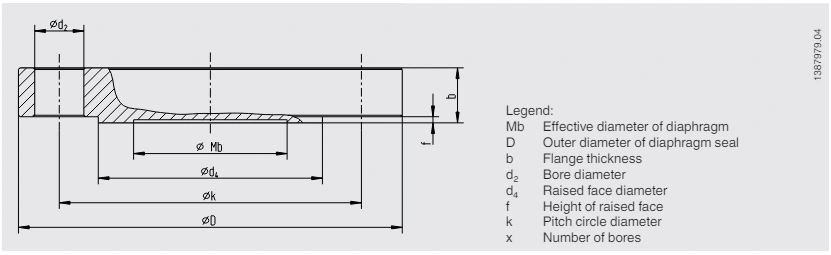

Laippayhteys ASME B16.5-2017: n kanssa, RF

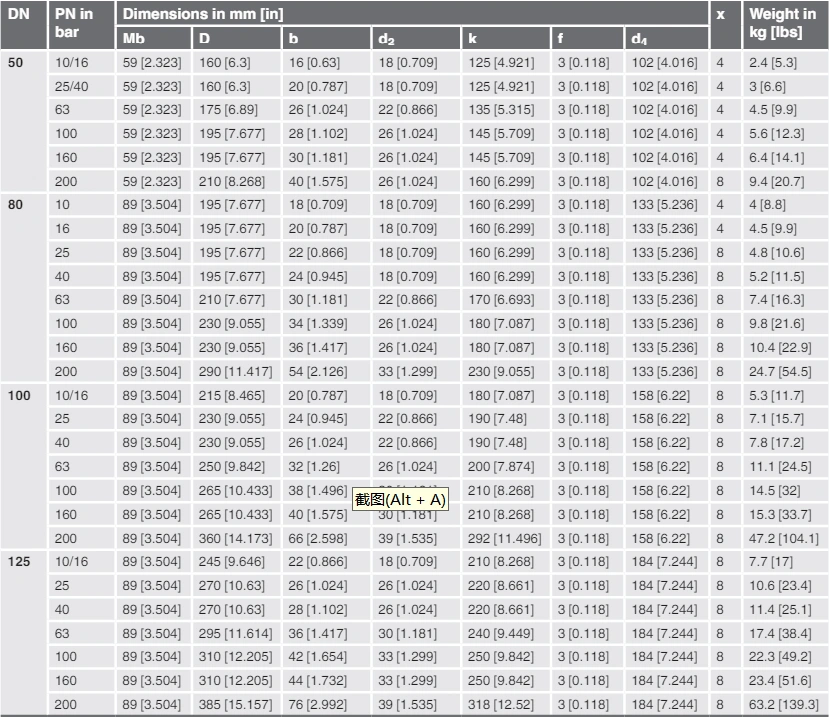

Laippayhteys GOST 33259: n kanssa, tyyppi B
Muut mitat ja korkeammat nimellispaineet pyynnöstä

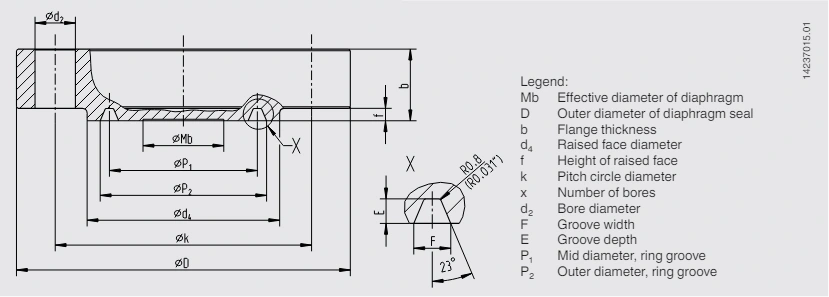

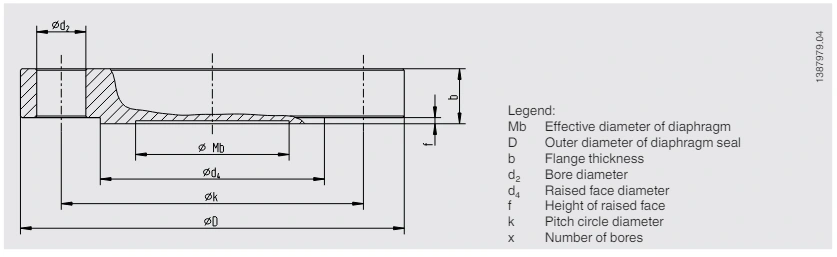

Laippayhteys linjassa API 6A, rengasliivin ura
Muut mitat ja korkeammat nimellispaineet pyynnöstä

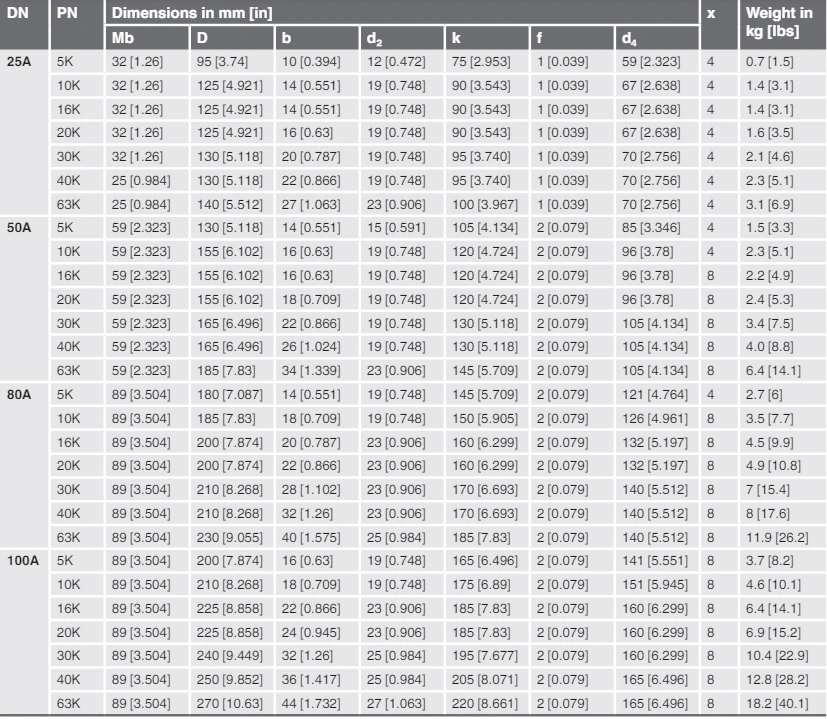

Laippayhteys linjassa JIS B 2220, RF
Muut mitat ja korkeammat nimellispaineet pyynnöstä
Kalvojen tiivistimmalli / prosessiyhteys (vakio, laipan koko, nimellinen paine, tiivistymispinta) / materiaaliyhdistelmä (kalvojen tiivisteen ylävartalo, kostutetut osat) / kostutettujen osien puhtauden taso / kostutettujen osien / suunnittelu nace / liitäntä mittauslaitteeseen / todistuksiin / huuhteluun
Kalvon tiivisteen malli / paineen mittausinstrumentti (tietolomake) / kiinnitys (suora kiinnitys, jäähdytyselementti, kapillaari) / materiaaliyhdistelmä (kalvon tiivisteen ylävartalo, kostutetut osat) / min. ja max. Prosessin lämpötila / min. ja max. Ympäristön lämpötila / tyhjiöpalvelu / Järjestelmä Täytä neste / varmenteet / Korkeusero / Kasvattujen osien kostutettujen osien / maisemuunnittelun alkuperän puhtauden taso / Kalvolaite asennusta varten vyöhykkeelle 0 / instrumentin kiinnityskiinnike / prosessiyhteys (vakio, laipan koko, nimellinen paine, tiivistymispinta) / huuhtelurengas
