Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864
  • Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864
  • Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864
  • Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864

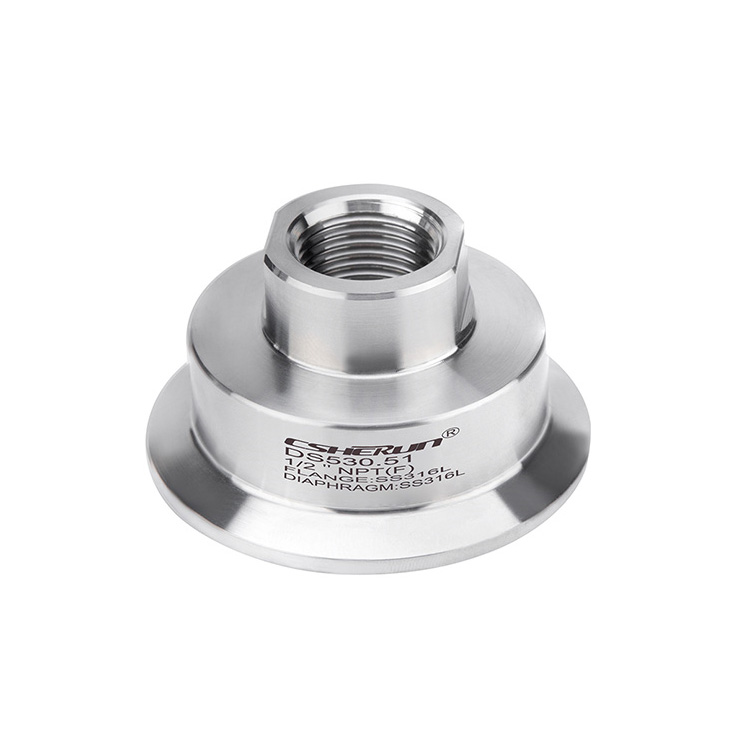

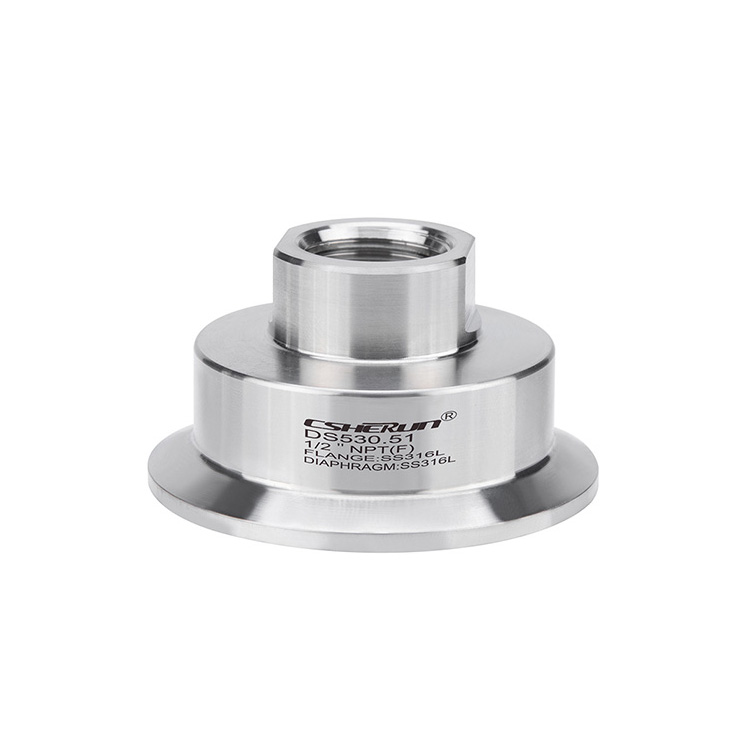

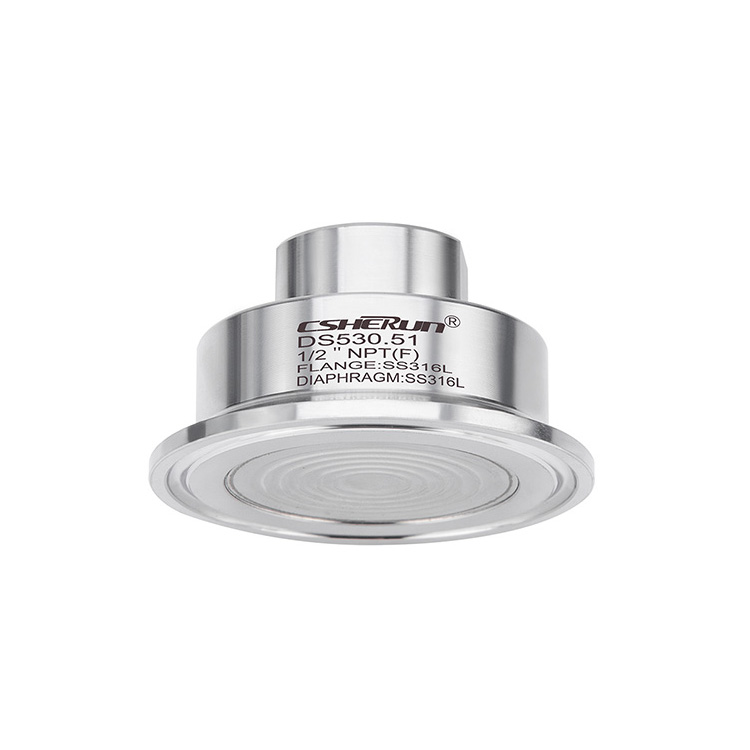

Kalvolaite, jolla on steriili liitäntä, aseptinen yhteys DIN 11864

Model:DS530.51
Sovellukset● Terveysovellukset● Ruoka- ja juomatuotanto● Lääketeollisuus, bioteknologiateollisuus, aktiivisten aineosien tuotanto● Aseptisten perusmateriaalien tuotanto kemianteollisuudessaErityisominaisuudet● Nopea puhdistus ilman jäännöksiä● Sopii sipin ja CIP: hen● E......

Sovellukset

● Terveysovellukset

● Ruoka- ja juomatuotanto

● Lääketeollisuus, bioteknologiateollisuus, aktiivisten aineosien tuotanto

● Aseptisten perusmateriaalien tuotanto kemianteollisuudessa

Erityisominaisuudet

● Nopea puhdistus ilman jäännöksiä

● Sopii sipin ja CIP: hen

● EHEDG-sertifioitu ja 3-A-yhteensopiva

● Sertifioitu hygieeninen suunnittelu



Eritelmä

Malli DS551.36

Standardi

Vaihtoehto

Painealue



Kierreyhteys din 11864-1

■ 0… 0,6 bar 0… 40 bar [0… 8,7 psi - 0… 580 psi] (DN 40)
■ 0… 0,6 bar 0… 25 bar [0… 8,7 psi - 0… 363 psi] (DN 50)

Laippayhteys din 11864-2

■ 0… 0,6 bar 0… 25 bar [0… 8,7 psi - 0… 363 psi] (DN 40)
■ 0… 0,6 bar 0… 16 bar [0… 8,7 psi - 0… 232 psi] (DN 50)

Kiinnitysyhteys DIN 11864-3 ²⁾

■ 0… 0,6 bar 0… 40 bar [0… 8,7 psi - 0… 580 psi] (DN 40)
■ 0… 0,6 bar 0… 25 bar [0… 8,7 psi - 0… 363 psi] (DN 65)
■ 0… 0,6 bar 0… 16 bar [0… 8,7 psi - 0… 232 psi] (DN 80)

Kostutettujen osien puhtauden taso

Öljy- ja rasvatonta kohti ASTM G93-03 -tasoa F (<1000 mg/m2)

■ Öljy- ja rasvatonta ASTM G93-03 -taso D ja ISO 15001 (<220 mg/m2)
■ Öljy- ja rasvavapaa kohti ASTM G93-03 -taso C ja ISO 15001 (<66 mg/m2)

Kostutettujen osien alkuperä

Kansainvälinen

Minä, ch, käytän

Kostutettujen osien pinnan karheus

RA ≤ 0,76 μm [30 μIN] kohti ASME BPE SF3: ta (paitsi hitsaumainen)

RA ≤ 0,38 μm [15 μIN] kohti ASME BPE SF4: tä, vain elektrofoloidun pinnan kanssa (paitsi hitsauma)

Yhteys mittauslaitteeseen

Aksiaalisovitin

Aksiaalisovitin naarasauhalla g ½, g ¼, ½ NPT tai ¼ NPT

Asennustyyppi

Suora asennus

■ kapillaari
■ Jäähdytyselementti

Versio per nace

---

■ MR 0175
■ MR 0103

Tyhjiöpalvelu

Peruspalvelu

■ Premium -palvelu
■ Edistynyt palvelu

Instrumentin kiinnityskiinnike (vain kapillaarivaihtoehto)

---

■ Muoto h / din 16281, 100 mm, alumiini, musta
■ Muoto h / din 16281, 100 mm, ruostumaton teräs
■ Putken kiinnitysputki putkelle Ø 20 ... 80 mm, teräs (katso tietolomake AC 09.07)


Materiaalikombinaatiot

Kalvon ylävartalo

Kostutetut osat

Ruostumaton teräs 1,4435 (316L)

Ruostumaton teräs 1,4435 (316L)

Ruostumattomasta teräksestä 1

Ruostumattomasta teräksestä 1

Ruostumattomasta teräksestä valmistettu 1.4539 (904L)

Ruostumattomasta teräksestä valmistettu 1.4539 (904L)

Hastelloy C22 (2,4602)

Hastelloy C22 (2,4602)

Hastelloy C276 (2,4819)

Hastelloy C276 (2,4819)

Lisäaineistoyhdistelmät erityisprosessin lämpötiloihin pyynnöstä

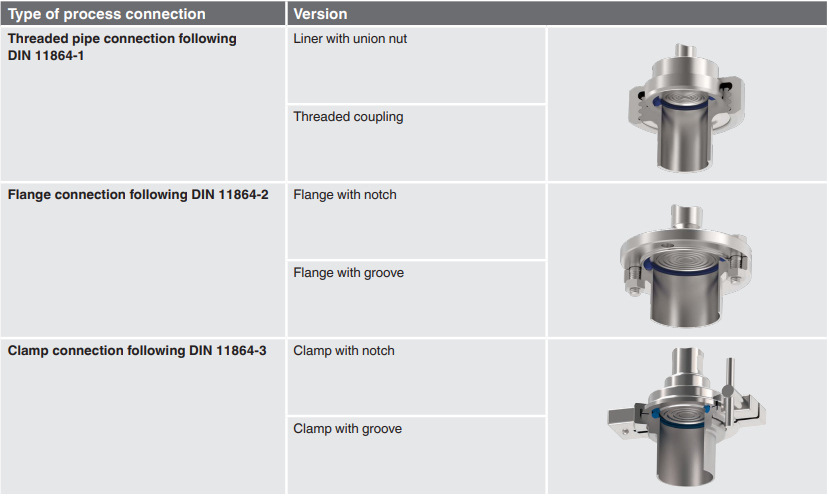

Aseptiset yhteydet din 11864 muodostaa A

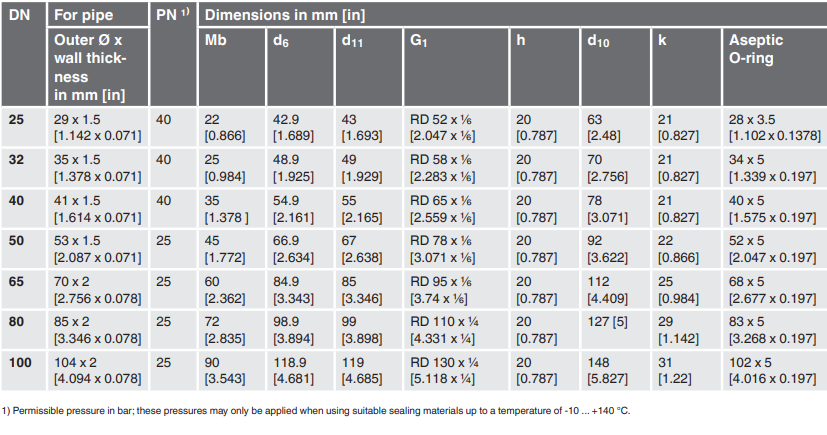

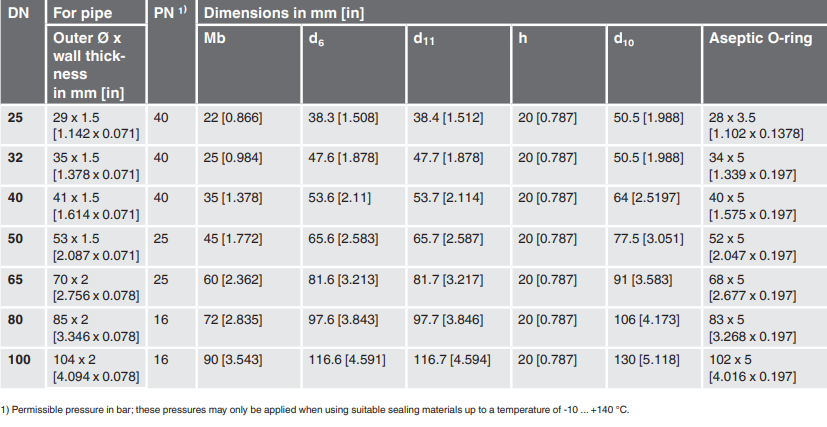

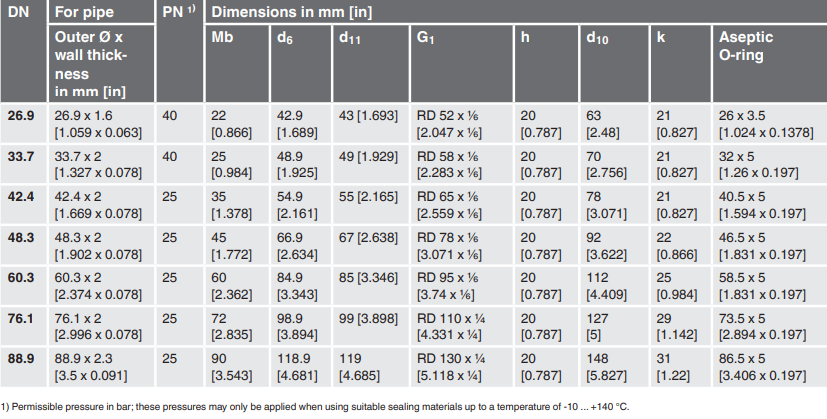

Mitat MM: ssä [in]

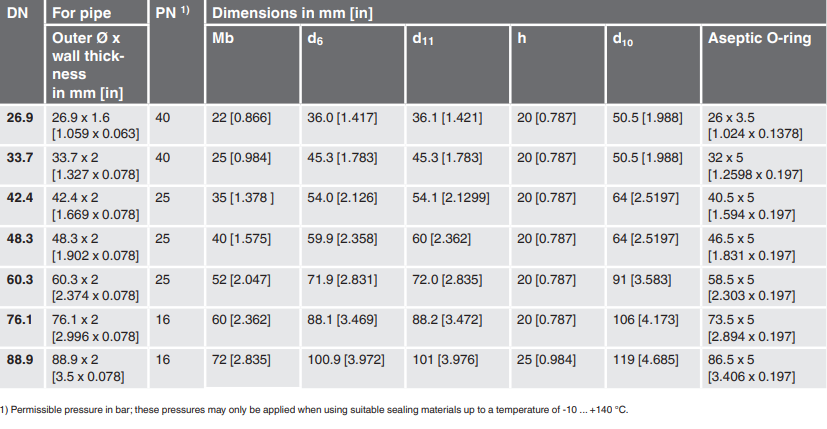

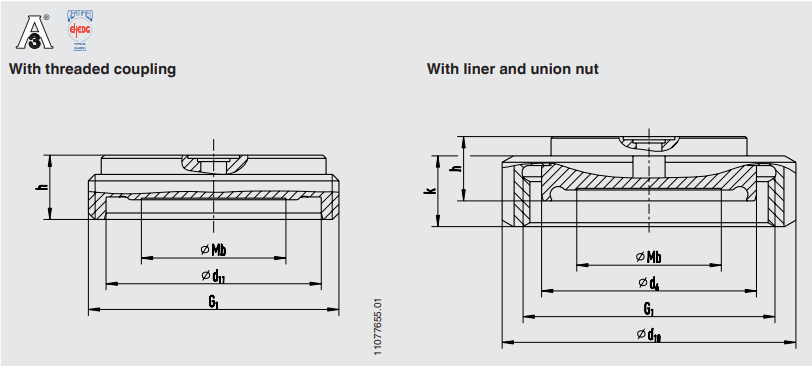

Aseptinen kierteitetty putkiyhteys DIN 11864-1


Prosessiyhteyden tyyppi: Aseptinen kierteitetty putkiyhteys DIN 11864-1 -muodosta A

Pipe Standard: Putket DIN 11866 Rivi A tai DIN 11850 Rivi 2



Aseptinen kierteitetty putkiyhteys DIN 11864-1


Prosessiyhteyden tyyppi: Aseptinen kierteitetty putkiyhteys DIN 11864-1 -muodosta A

Pipe Standard: Putket DIN 11866 Rivi B tai DIN ISO 1127 Rivi 1



Aseptinen kierteitetty putkiyhteys DIN 11864-1


Prosessiyhteyden tyyppi: Aseptinen kierteitetty putkiyhteys DIN 11864-1 -muodosta A

Pipe Standard: Putket DIN 11866 Rivi C tai ASME BPE 1997

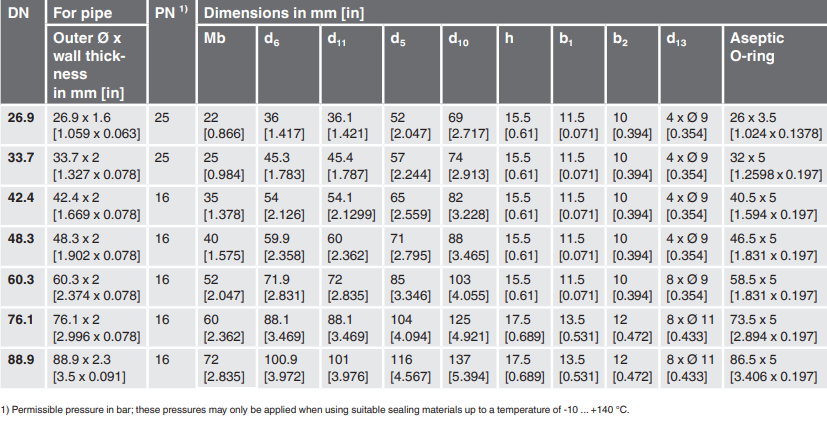

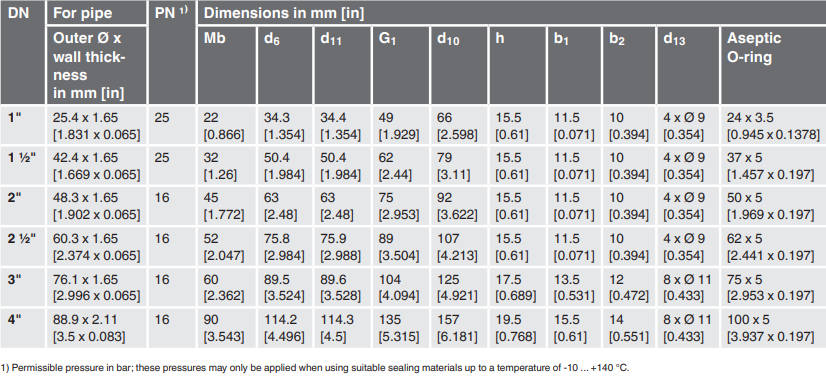

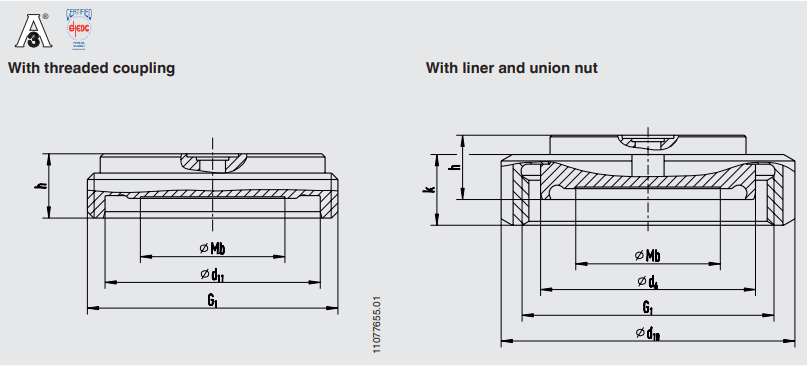

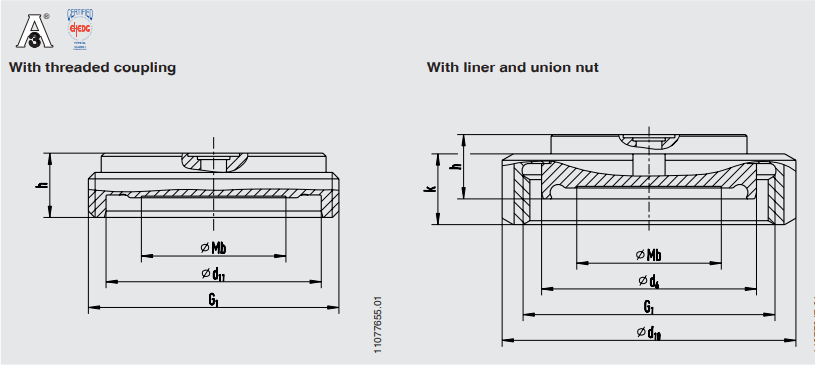

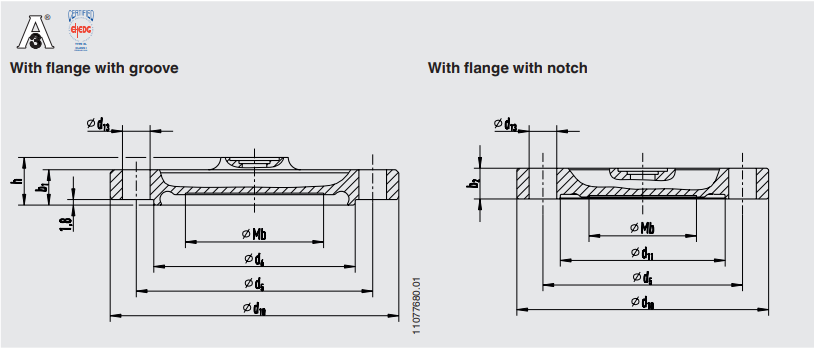

Aseptinen laippayhteys din 11864-2


Prosessiyhteyden tyyppi: Aseptinen laippayhteys DIN 11864-2 -muodossa A

Pipe Standard: Putket DIN 11866 Rivi A tai DIN 11850 Rivi 2



Aseptinen laippayhteys din 11864-2


Prosessiyhteyden tyyppi: Aseptinen laippayhteys DIN 11864-2 -muodossa A

Pipe Standard: Putket DIN 11866 Rivi B tai DIN ISO 1127 Rivi 1



Aseptinen laippayhteys din 11864-2


Prosessiyhteyden tyyppi: Aseptinen laippayhteys DIN 11864-2 -muodossa A

Pipe Standard: Putket DIN 11866 Rivi C tai ASME BPE 1997

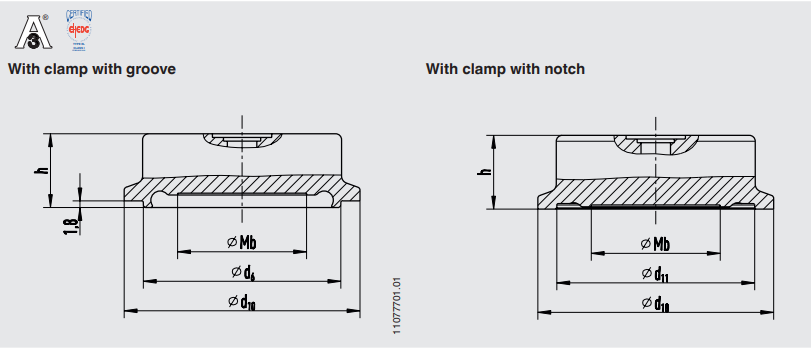

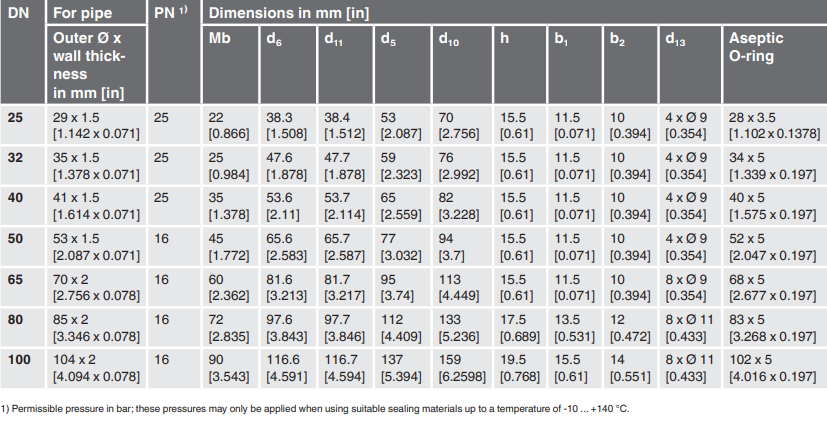

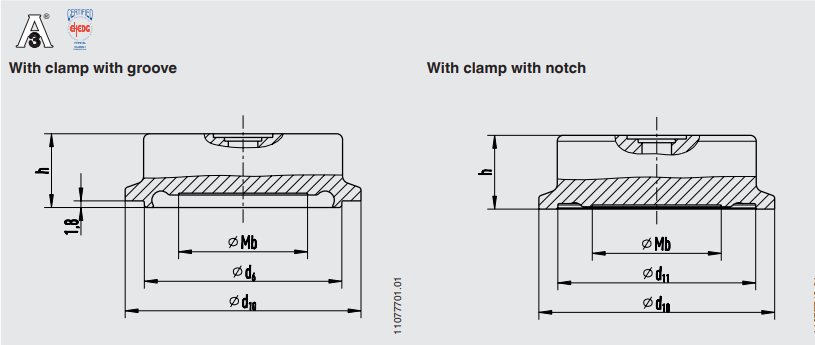

Aseptinen kiinnitysyhteys DIN 11864-3


Prosessiyhteystyyppi: Aseptinen kiinnitysyhteys DIN 11864-3 Muoto a

Pipe Standard: Putket DIN 11866 Rivi A tai DIN 11850 Rivi 2



Aseptinen kiinnitysyhteys DIN 11864-3


Prosessiyhteystyyppi: Aseptinen kiinnitysyhteys DIN 11864-3 Muoto a

Pipe Standard: Putket DIN 11866 Rivi B tai DIN ISO 1127 Rivi 1



Aseptinen kiinnitysyhteys DIN 11864-3


Prosessiyhteystyyppi: Aseptinen kiinnitysyhteys DIN 11864-3 Muoto a

Pipe Standard: Putket DIN 11866 Rivi C tai ASME BPE 1997




Kalvo -sinetti:

Kalvojen tiivistemalli / prosessiyhteys (prosessiyhteyden tyyppi ja määritelmä) / materiaali (pohjakappale, kalvo) / kostutettujen osien pinnan karheus / yhteys metreiden osien märkäosien mittauslaitteeseen / kostutettujen osien alkuperään / sertifikaattien alkuperään /


Kalvon tiivistejärjestelmä:

Kalvon tiivisteen malli / prosessiyhteys (prosessiyhteystyyppi, putken standardi, putken mitta) / materiaali (pohjakappale, kalvo) / kostutettujen osien / tiivistys- / mittauslaitteen (tietolomake) / asennus (suora kiinnitys, jäähdytyselementti, kapillaari) / min. ja max. Prosessin lämpötila / min. ja max. Ympäristön lämpötila / tyhjiöhuolto / Järjestelmä Täytä neste / varmenteet / korkeusero / kostutettujen osien puhtauden taso / kostutettujen osien / instrumentin kiinnityskiinnike
