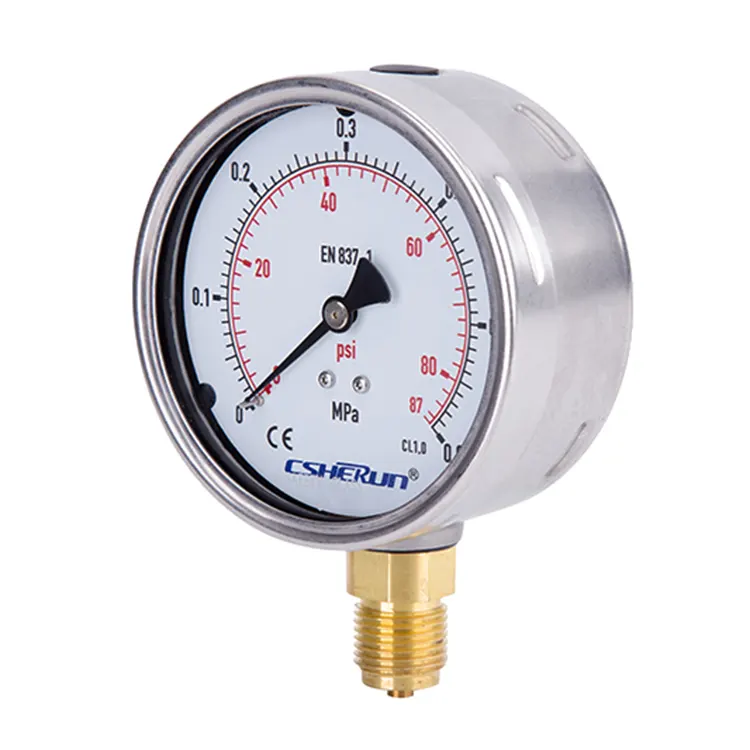

Kiinassa valmistettua kehittynyttä nestetäyttöpainemittaria käytetään ensisijaisesti kaasun paineen mittaamiseen, sillä se pystyy arvioimaan mikropainetta ja tarjoamaan tietyn tason ylipainesuojauksen. Tämä kupariseoksesta valmistettu ja kestävään ruostumattomaan teräkseen koteloitu mittari varmistaa sekä tarkkuuden että kestävyyden.
Kiinassa valmistettu CSHERUN-nestetäyttöpainemittari on suunniteltu käytettäväksi kaasumaisten ja nestemäisten väliaineiden kanssa, jotka eivät ole erittäin viskoosisia, eivät kiteydy eivätkä aiheuta korroosiota kupariseoksille. Kaasua tai höyryä mitattaessa on erittäin tärkeää noudattaa "Selection Criteria as pre EN 837-2" -taulukkoa yhteensopivuuden ja tarkkuuden varmistamiseksi.
Käyttömukavuuden lisäämiseksi CSHERUN tarjoaa mahdollisuuden mukauttaa kellotaulun merkinnät tarpeidesi mukaan. Pyynnöstä voimme myös tulostaa yrityksesi logon kellotauluun, jolloin saat henkilökohtaisen kosketuksen nestetäyttöpainemittarillesi.
● Tärinän- ja iskunkestävä
● Sopii voimakkaaseen tärinään ja suuriin, dynaamisiin painekuormitukseen
● Sopii kaikille kaasumaisille ja nestemäisille väliaineille, jotka eivät estä painejärjestelmää tai vahingoita kupariseososia
● Pidempi käyttöikä mittausjärjestelmän pienemmän kulumisen ja korroosiosuojan ansiosta
● Hydrauliikka
● Kompressorit, laivanrakennus
● Lääketieteellinen suunnittelu
● Luotettava ja kustannustehokas
● Saatavana erilaisia mukautettuja versioita
● Kaasumaisille ja nestemäisille aineille, jotka eivät ole erittäin viskoosia, älä kiteydy eivätkä vahingoita kupariseoksia.
● ！Kaasun tai höyryn mittaamiseen näitä mittareita on käytettävä taulukon "Valintakriteerit EN 837-2:n mukaisesti" mukaisesti.
|
Painemittarin asteikon maksimiarvo (bar) |
≤25 |
＜25 – ≤600 |
＜600 – ≤1000 |
|
Painejaksojen lukumäärä |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Nimelliskoko mm |
63, 100, 160 |
|
|
Tarkkuusluokka (EN837-1:n mukaan) |
63mm :Cl1.6 100, 160 mm: Cl1.0 |
|
|
Mittausalueet
|
-1…0bar - -1…15bar 0 … 0,6 bar - 0 … 1000 bar |
|
|
Sovellusalue
|
Tasainen: ≤600 bar täyden asteikon arvo ＞600 bar 3/4 X koko asteikon arvo
Dynaaminen kuormitus: ≤600 bar 0,9 X täyden asteikon arvo ＞600 bar 2/3 X koko asteikon arvo
Lyhyt aika: ≤600 bar 1,3 X täyden asteikon arvo ＞600 bar täysi asteikon arvo |
|
|
Käyttölämpötila-alue |
Ympäristö: -20…. +60℃ Keskitaso: +60 ℃ enintään |
|
|
Lämpötilan suorituskyky |
Kun mittausjärjestelmän lämpötila poikkeaa vertailulämpötilasta (+20℃): max.±0.4%/10k jännevälistä |
|
|
Suojausaste |
IP65 (EN 60529) |
|
|
Prosessiyhteys |
Kupariseos G1/2B – avaimen koko SW22 |
|
Yhteyden sijainti
|
Pohjakiinnitys Alaselän kiinnitys Keskitakakiinnitys (vain NS63) |
|
Paine-elementti |
Kupariseos ≤60bar C-tyyppinen putki ＞60 bar kierreputki |
|
Liike |
Kupariseos |
|
Soita
|
Alumiini, valkoinen, Kellotaulun merkintä musta ja punainen |
|
Osoitin |
Alumiini, musta |
|
Asia |
Ruostumaton teräs 304 puhalluksella |
|
Bajonettityyppinen kehys |
Ruostumaton teräs 304 |
|
Ikkuna |
Turvalasi |
|
Täyttöneste |
Glyseriini (99,5%), silikoniöljy (valinnainen) |
■ Muu prosessiliitäntä, liitäntäkierre voi olla PT, NPT, BSPT jne.
■ Erikoisvaa'at
■ Paneeliasennuskehys
■ 3-reikäinen kiinnitys, paneelin asennuskehys
■ Muut erikoisversiot
