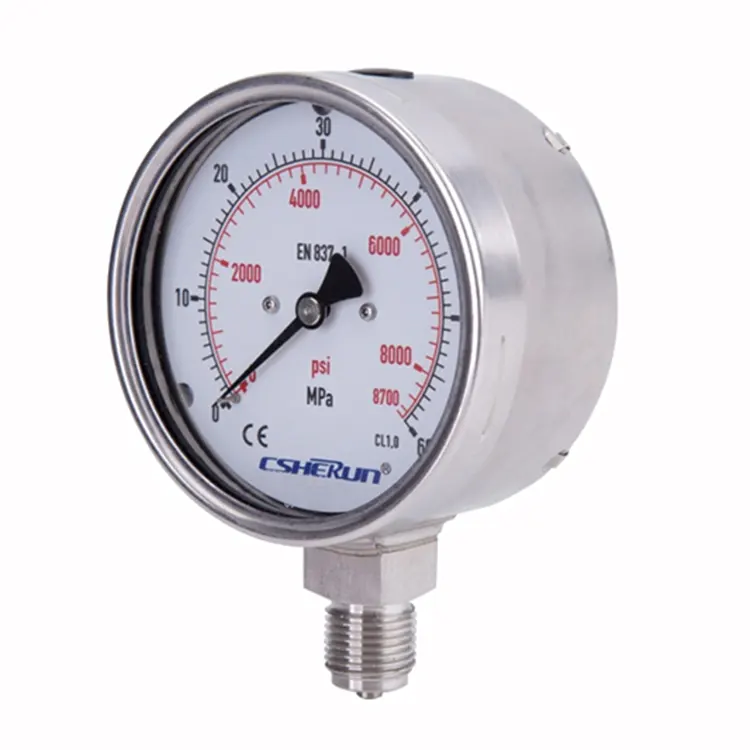

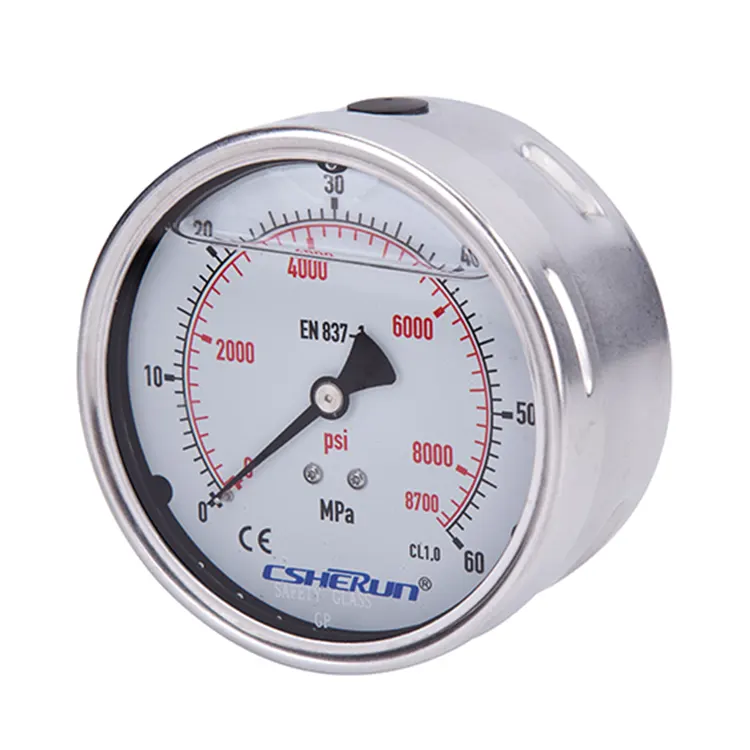

Kiinassa valmistettua edistynyttä turvapainemittaria käytetään ensisijaisesti kaasunpaineen tarkkaan mittaukseen. Sillä on kyky mitata sekä mikropainetta että tarjota ylipainesuojaus tietyssä määrin, mikä varmistaa turvallisuuden ja luotettavuuden erilaisissa sovelluksissa. Ruostumattomasta teräksestä valmistettu mittari tarjoaa poikkeuksellisen kestävyyden ja korroosionkestävyyden, joten se sopii hyvin ankariin ja vaativiin ympäristöihin.
Turvapainemittaria käytetään laajasti useilla teollisuudenaloilla, kuten öljy- ja kaasuteollisuudessa, kemian- ja petrokemianteollisuudessa, energiatekniikassa sekä vesi- ja jätevedenkäsittelytekniikassa. Sen monipuolisuus ja luotettavuus tekevät siitä olennaisen työkalun erilaisten järjestelmien ja prosessien turvallisen ja tehokkaan toiminnan varmistamiseksi näillä kriittisillä sektoreilla.
Turvapainemittari Kiinan maineikkaalta tehtaalta CSHERUN tarjoaa räätälöintivaihtoehtoja sinun tarpeidesi mukaan. Voit joustavasti valita erikoiskellomerkinnät mieltymystesi mukaan tilausta tehdessäsi. Lisäksi voimme pyynnöstä tulostaa yrityksesi persoonallisen logon kellotauluun, mikä lisää ripauksen ammattimaisuutta ja brändi-identiteettiä laitteeseesi. CSHERUNin avulla saat korkealaatuisen tuotteen lisäksi myös tarpeisiisi räätälöidyn palvelun.
● Korkeammat turvallisuusvaatimukset henkilökohtaisille suojauksille
● Nestetäytteisellä kotelolla sovelluksiin, joissa on suuria dynaamisia painekuormia tai tärinää
● Kaasumaisille ja nestemäisille aggressiivisille aineille, jotka eivät ole erittäin viskoosisia tai kiteytyviä, myös aggressiivisissa ympäristöissä
● Öljy- ja kaasuteollisuus, kemian- ja petrokemianteollisuus, energiatekniikka sekä vesi- ja jätevesitekniikka
● Turvaversio kiinteällä välilevyseinällä, joka on suunniteltu noudattamaan standardin EN 837-1 vaatimuksia ja testausehtoja
● Erinomainen kuormitusjakson vakaus ja iskunkesto
● Täysin ruostumatonta terästä
● Asteikko vaihtelee välillä 0 … 0,6 - 0 … 1 000 bar
|
Painemittarin asteikon maksimiarvo (bar) |
≤25 |
＜25 – ≤600 |
＜600 – ≤1000 |
|
Painejaksojen lukumäärä |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Nimelliskoko mm |
63, 100, 160 |
|
|
Tarkkuusluokka |
NS 63: 1.6 NS 100, 160: 1.0 |
|
|
Asteikkoalueet
|
NS 63: 0 ... 1 - 0 ... 1000 bar NS 100: 0 ... 0,6 - 0 ... 1000 bar tai kaikki muut vastaavat tyhjiöt tai yhdistetyt paine- ja tyhjiöalueet |
|
|
Paineen rajoitus
|
NS 63: Tasainen: 3/4 x koko asteikon arvo Vaihteleva: 2/3 x koko asteikon arvo Lyhyt aika: Täysi asteikon arvo
NS 100: Tasainen: Täysi asteikon arvo Vaihteleva: 0,9 x koko asteikon arvo Lyhyt aika: 1,3 x koko asteikon arvo |
|
|
Sallittu lämpötila
|
Ympäristö: -40 … +60 °C täyttämättömillä instrumenteilla -20 … +60 °C glyseriinitäytteisillä instrumenteilla
Keskikokoinen: +200 °C enintään täyttämättömillä instrumenteilla +100 °C enintään täytettyillä instrumenteilla |
|
|
Lämpötilan vaikutus |
Kun mittausjärjestelmän lämpötila poikkeaa vertailulämpötilasta (+20 °C): max. ±0,4 %/10 K täyden asteikon arvosta |
|
|
Suojaus IEC/EN 60529 mukaan |
IP65 (instrumentit takakiinnitysliitännällä: IP54) |
|
|
Prosessiyhteys
|
Ruostumaton teräs 316L (NS 63: 1.4571) Alakiinnitys (radiaalinen) tai alaselkäkiinnitys NS 63: G ¼ B (uros), SW 14 NS 100: G ½ B (uros), SW 22 |
|
Paine-elementti |
Ruostumaton teräs 316L C-tyyppi tai kierukkatyyppinen |
|
Liike |
Ruostumaton teräs |
|
Soita |
Alumiini, valkoinen, musta kirjain NS 63 osoitintappi |
|
Osoitin |
Alumiini, musta |
|
Asia |
Ruostumaton teräs, kiinteä välilevyseinä (kiinteä etu) ja puhallustaka, asteikkoalueet ≤ 0 ... 16 baaria (alakiinnitys) kompensointiventtiilillä tuuletuskoteloon |
|
Ikkuna |
Laminoitu turvalasi (NS 63: Polkarbonaatti) |
|
Rengas |
Bajonettirengas, ruostumatonta terästä |
|
Täyttöneste |
Glyseriini (glyseriini-vesi-seos asteikkoalueille ≤ 0 ... 2,5 bar) |
■ Muu prosessiyhteys
■ Asennus kalvotiivisteisiin, katso tuotearvioinnin kalvotiivisteet
■ Mittausjärjestelmä Monel
■ Paneeliasennuslaippa, ruostumaton teräs tai kiillotettu ruostumaton teräs
■ Pinta-asennuskorvakkeet takana, ruostumatonta terästä
■ Ympäristön lämpötila -40 °C: Silikoniöljytäyttö
■ Sisääntulosuojaus IP66, IP67
■ Bourdon-putkipainemittari kytkinkoskettimilla
