A Kapselin painemittarion tarkkuusinstrumentti, joka on suunniteltu mittaamaan matalapainealueita erittäin herkästi ja vakaasti. Sitä käytetään laajalti sellaisilla teollisuudenaloilla kuin LVI, lääketieteelliset laitteet, ympäristön valvonta, kaasunsäätö ja laboratoriojärjestelmät, joissa tarkka matalapainemittaus on kriittinen. Tämä artikkeli tarjoaa kattavan selvityksen kapselin painemittarin toiminnasta, sen rakenneosista, sovellusskenaarioista, valintakriteereistä ja käyttäjien kohtaamista yleisistä haasteista. Mukana on selkeät selitykset, jäsennellyt osiot ja käytännön ohjeet, jotka auttavat päättäjiä ja insinöörejä valitsemaan oikean ratkaisun omiin tarpeisiinsa.

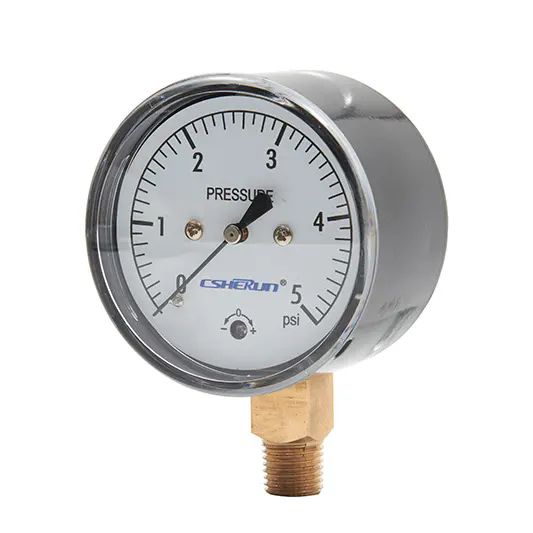

Kapselin painemittari on mekaaninen paineenmittauslaite, joka on erityisesti suunniteltu matalapaineisiin ympäristöihin. Toisin kuin Bourdon-putkimittarit, jotka sopivat paremmin keskisuurille ja korkeille paineille, kapselimittarit ovat erinomaiset tyypillisesti alle 600 mbarin paineiden mittaamisessa. Niiden herkkyys ja toistettavuus tekevät niistä välttämättömiä sovelluksissa, joissa pienet painevaihtelut on havaittava luotettavasti.
Tämän instrumentin ominaispiirre on sen kapselielementti, joka koostuu kahdesta ohuesta aallotettusta kalvosta, jotka on hitsattu yhteen. Tämä muotoilu mahdollistaa parannetun elastisen muodonmuutoksen jopa pienissä paineen muutoksissa, mikä tarkoittaa tarkkaa ja luettavaa tulosta.
Kapselin painemittarin toiminta perustuu elastiseen muodonmuutokseen. Kun kapseliin kohdistetaan painetta, sisätilavuus muuttuu, jolloin kalvot laajenevat tai supistuvat. Tämä liike on verrannollinen käytettyyn paineeseen.

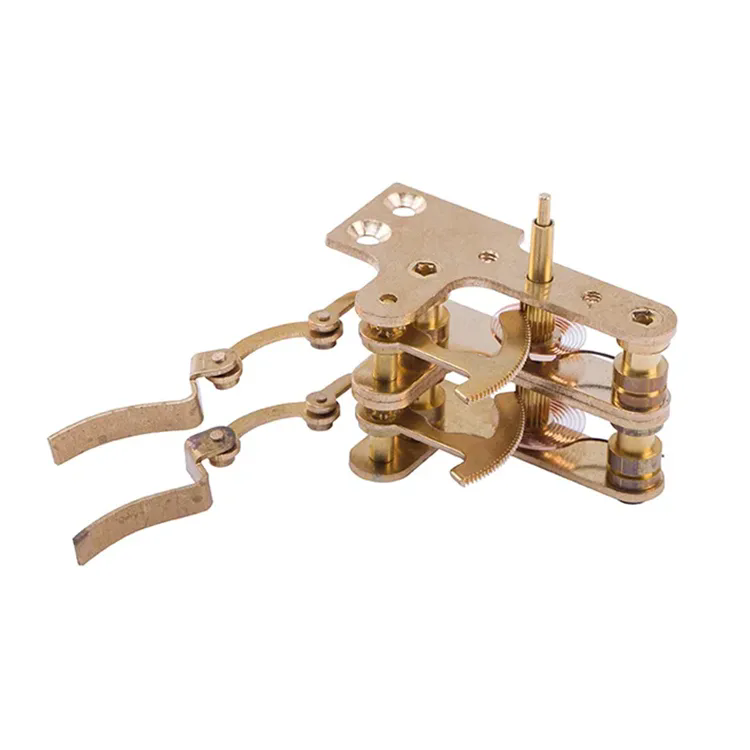

Muodonmuutos siirretään mekaanisen kytkentäjärjestelmän kautta osoittimeen, joka liikkuu kalibroidun kellon yli. Koska kapseli reagoi helposti pieniin paineen muutoksiin, mittari voi näyttää matalapainearvoja erinomaisella resoluutiolla.
Tämä puhtaasti mekaaninen periaate takaa vakaan suorituskyvyn ilman ulkoisen tehon tarvetta, joten kapselin painemittarit sopivat pitkäaikaiseen jatkuvaan valvontaan.
Kapselin painemittarit tarjoavat useita etuja, jotka vastaavat suoraan alan yleisiin haasteisiin:
Tarkkuutensa ja luotettavuutensa ansiosta kapselipainemittareita käytetään laajalti:
Sopivan kapselin painemittarin valinta edellyttää toimintaolosuhteiden ja mittaustavoitteiden huolellista arviointia. Keskeisiä tekijöitä ovat:
| Parametri | Tyypillinen alue |
|---|---|
| Mittausalue | 0-2,5 mbar - 0-600 mbar |
| Tarkkuusluokka | ±1,6 % tai parempi |
| Kotelon materiaali | Ruostumaton teräs |
| Prosessiyhteys | G1/4, G1/2, NPT |
| Käyttölämpötila | -20°C - +60°C |
Käyttäjät kohtaavat usein haasteita, kuten epätarkkoja lukemia, mekaanista väsymistä tai ympäristön häiriöitä. Näitä ongelmia voidaan lieventää seuraavilla tavoilla:
Säännöllinen huolto takaa tasaisen suorituskyvyn ja pidemmän käyttöiän. Silmämääräinen tarkastus osoittimen nollapoikkeaman, mekaanisen kulumisen tai kotelon vaurioiden varalta tulee suorittaa säännöllisesti. Kalibrointivälit riippuvat sovelluksen kriittisyydestä, mutta niitä suositellaan yleensä vuosittain tarkkuusjärjestelmille.
Mikä painealue sopii parhaiten kapselin painemittarille?
Kapselin painemittarit ovat ihanteellisia erittäin matalille painealueille, tyypillisesti alle 600 mbar.
Voivatko kapselin painemittarit mitata sekä positiivista että negatiivista painetta?
Kyllä, monet mallit on suunniteltu paine-ero-, positiivi- tai alipainemittauksiin.
Soveltuvatko kapselin painemittarit syövyttäville aineille?
Kun ne on valmistettu sopivista materiaaleista, kuten ruostumattomasta teräksestä, niitä voidaan käyttää lievästi syövyttävien kaasujen kanssa.
Kapselin painemittarin toiminnan ymmärtäminen ja oikean mallin valinta on välttämätöntä tarkan ja luotettavan matalapainemittauksen saavuttamiseksi. Oikealla valinnalla, asennuksella ja huollolla nämä instrumentit tarjoavat pitkän aikavälin vakauden ja luotettavan suorituskyvyn monissa sovelluksissa.
CSHERUNtarjoaa kattavan valikoiman kapselin painemittariratkaisuja, jotka on suunniteltu tarkkuuteen, kestävyyteen ja tasaiseen laatuun. Yksityiskohtaiset tiedot tai mukautettu tuki, ole hyväota meihin yhteyttäkeskustellaksesi hakemusvaatimuksistasi ja saada ammattitaitoista apua.
