Kuinka painemittarin liike toimii?

Yhteenveto:Takana olevan mekaniikan ymmärtäminenpainemittarin liikkeeton erittäin tärkeä tarkalle mittaukselle teollisuus- ja laboratorioympäristöissä. Tässä artikkelissa käsitellään painemittarien toimintaa, yleisiä liikkeitä, vianetsintävinkkejä ja huoltokäytäntöjä, jotka auttavat ammattilaisia varmistamaan mittareiden tarkkuuden ja pitkäikäisyyden.

Johdanto

Painemittarit ovat olennaisia välineitä erilaisten prosessien seurannassa ja ohjauksessa teollisuudenaloilla, kuten kemian-, petrokemian-, öljy- ja kaasuteollisuudessa sekä vedenkäsittelyssä. Thepainemittarin liikeon ydinmekanismi, joka muuntaa kohdistetun paineen kellotaulun luettavaksi mittaukseksi. Näiden liikkeiden toiminnan ymmärtäminen voi auttaa estämään virheitä, lisäämään turvallisuutta ja parantamaan toiminnan tehokkuutta.

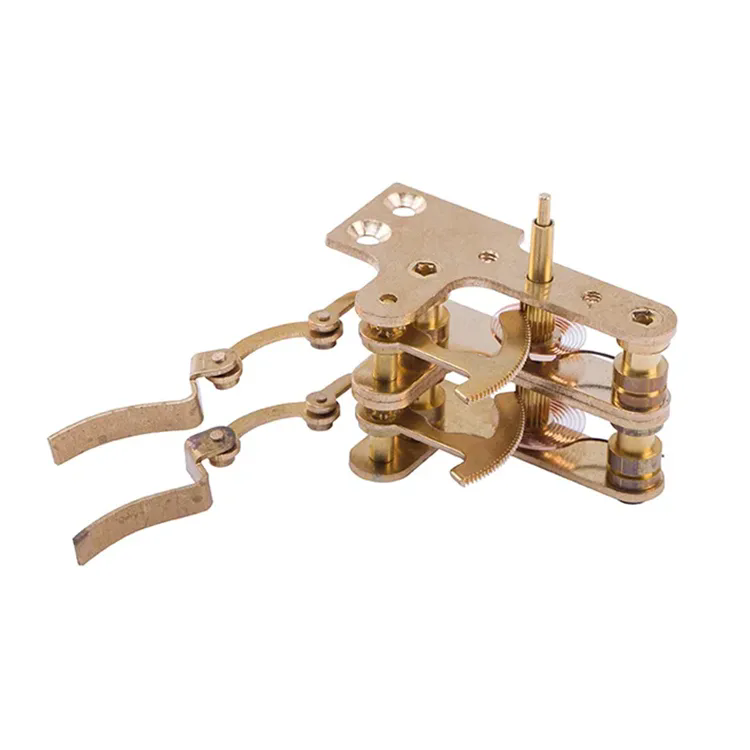

Painemittarin liikkeen perusperiaate

Painemittarin liikkeen perusperiaate perustuu paineen muuntamiseen mekaaniseksi liikkeeksi. Kun nestepaine tulee mittariin, se vaikuttaa anturielementtiin, joka siirtää osoitinta kalibroidulla asteikolla. Tämän muunnoksen avulla käyttäjät voivat tulkita paineen tarkasti.

Pääkomponentit:

Tunturielementti:Osa, joka reagoi paineen muutoksiin. Yleisiä tyyppejä ovat Bourdon-putket, kalvot ja palkeet.
Kytkentämekanismi:Siirtää liikkeen anturielementistä osoittimeen.
Osoitin ja valitsin:Näyttää mitatun paineen lukemisen helpottamiseksi.
Movement-asunto:Suojaa sisäistä mekanismia ympäristövaurioilta.

Kuinka liike välitetään:

Tyypillisesti anturielementin liikettä vahvistetaan mekaanisen vivuston, usein hammaspyörien ja vipujen, avulla, jotka pyörittävät osoitinta suhteessa kohdistettuun paineeseen. Tämä varmistaa tarkkuuden myös alhaisissa tai vaihtelevissa paineissa.

Painemittarin liikkeiden tyypit

Painemittarin liikkeet vaihtelevat suunnittelun ja sovelluksen vaatimusten mukaan. Oikean tyypin valinta on välttämätöntä tarkan ja luotettavan mittauksen kannalta.

Liikkeen tyyppi	Mekanismi	Sovellus
Bourdon-putkiliike	Kaareva putki suoristuu paineen alaisena liikuttaen osoitinta.	Teolliset sovellukset, höyry-, kaasu- ja hydraulijärjestelmät.
Kalvon liike	Ohut joustava kalvo deformoituu paineen alaisena.	Matalan paineen mittaus, syövyttävät nesteet, tyhjiöjärjestelmät.
Palkeiden liike	Laajentuvat ja supistuvat palkeet välittävät liikkeen osoittimeen.	Korkean tarkkuuden mittaus, laboratoriolaitteet.
Kapselin liike	Kaksi yhteen hitsattua kalvoa, jotka ovat herkkiä alhaisille paineille.	Lääketieteelliset, LVI- ja pneumaattiset järjestelmät.

Yleiset ongelmat ja vianetsintä

Jopa järeimmät painemittarin liikkeet voivat kohdata haasteita. Yleisten ongelmien tunnistaminen mahdollistaa oikea-aikaisen huollon ja varmistaa mittaustarkkuuden.

Tyypilliset ongelmat:

Kiinnipiippuva osoitin:Syynä on lika, korroosio tai mekaaninen kuluminen. Ratkaisu: Puhdista ja voitele liike.
Epätarkkoja lukemia:Saattaa johtua ylipaineesta, anturielementin väsymisestä tai löystyneistä liitoksista. Ratkaisu: Kalibroi uudelleen tai vaihda kuluneet osat.
Vuoto:Esiintyy liitoksissa tai kalvotiivisteissä. Ratkaisu: Tarkasta ja vaihda tiivisteet viipymättä.
Tärinäefektit:Voi aiheuttaa osoittimen lepatusta. Ratkaisu: Käytä nesteellä täytettyä koteloa tai tärinää kestävää kiinnitystä.

Asennus- ja huoltovinkkejä

Oikea asennus ja säännöllinen huolto pidentävät painemittarin liikkeen käyttöikää. Noudata näitä parhaita käytäntöjä:

Asenna mittari tärinättömään paikkaan aina kun mahdollista.
Varmista, että mittarin suunta vastaa valmistajan suosituksia.
Suojaa mittaria äärimmäisiltä lämpötiloilta ja syövyttävältä ympäristöltä.
Kalibroi mittari säännöllisesti sertifioiduilla laitteilla.
Tarkista ja voitele mekaaniset nivelet säännöllisesti.
Vaihda kuluneet tai vaurioituneet osat viipymättä vikojen välttämiseksi.

Usein kysytyt kysymykset

K: Voivatko painemittarit toimia syövyttävien nesteiden kanssa?: V: Kyllä, käyttämällä kalvo- tai paljeliikkeitä korroosionkestävien materiaalien, kuten ruostumattoman teräksen, kanssa.
K: Kuinka usein painemittari tulee kalibroida?: V: Kalibrointia suositellaan vähintään kerran vuodessa tai useammin kriittisissä prosesseissa.
K: Mitä eroa on Bourdon-putken ja kalvon liikkeillä?: V: Bourdon-putket sopivat korkeampiin paineisiin ja teollisuussovelluksiin, kun taas kalvot ovat parempia matalapaineisiin, herkkiin tai syövyttävissä ympäristöissä.
K: Miten vältän ylipaineen aiheuttamat vahingot?: V: Käytä paineenalennusventtiilejä, sulkuventtiilejä tai valitse mittari, joka on järjestelmän enimmäispaineen yläpuolella.

Johtopäätös

Toiminta apainemittarin liikeon kiehtova mekaanisen tarkkuuden ja materiaalitieteen vuorovaikutus. Ymmärtämällä erityyppiset liikkeet, yleiset ongelmat ja oikeat huoltokäytännöt voit varmistaa luotettavan paineen mittauksen sovelluksissasi.CSHERUNtarjoaa korkealaatuisia painemittarin liikkeitä, jotka on suunniteltu kestämään ja tarkkuuteen, räätälöitynä teollisuuden ja laboratorion tarpeisiin. Tutustu valikoimaamme ja ota yhteyttä asiantuntijoihimmeota meihin yhteyttä.
