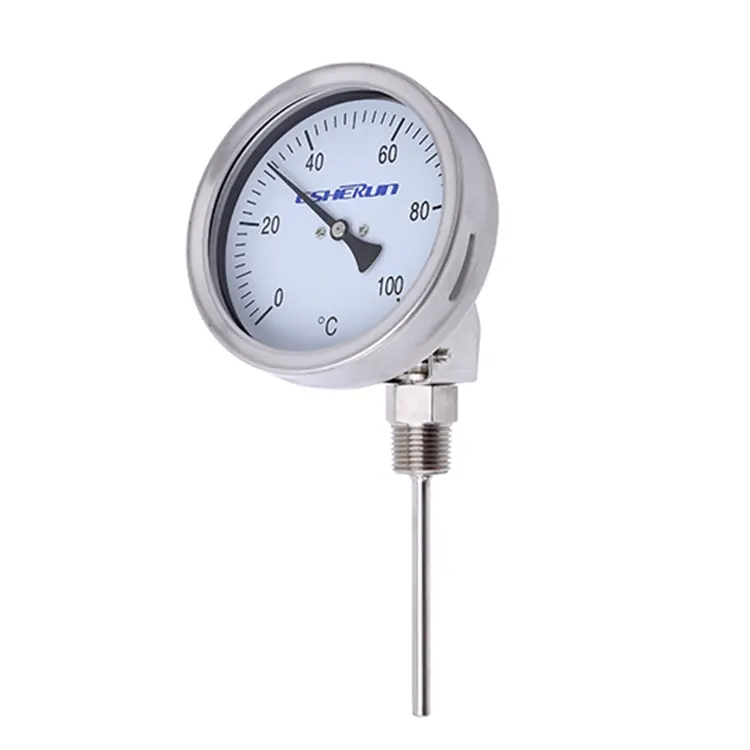

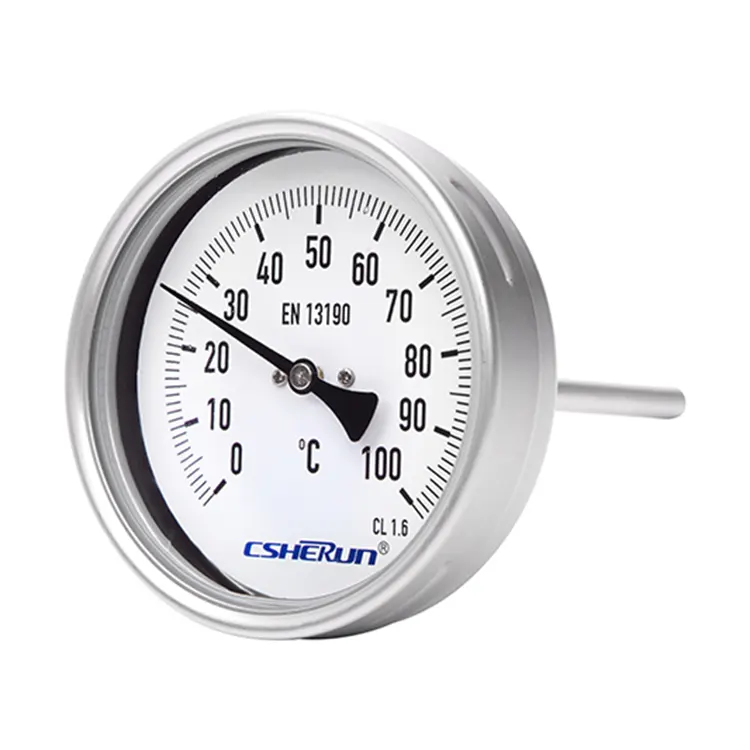

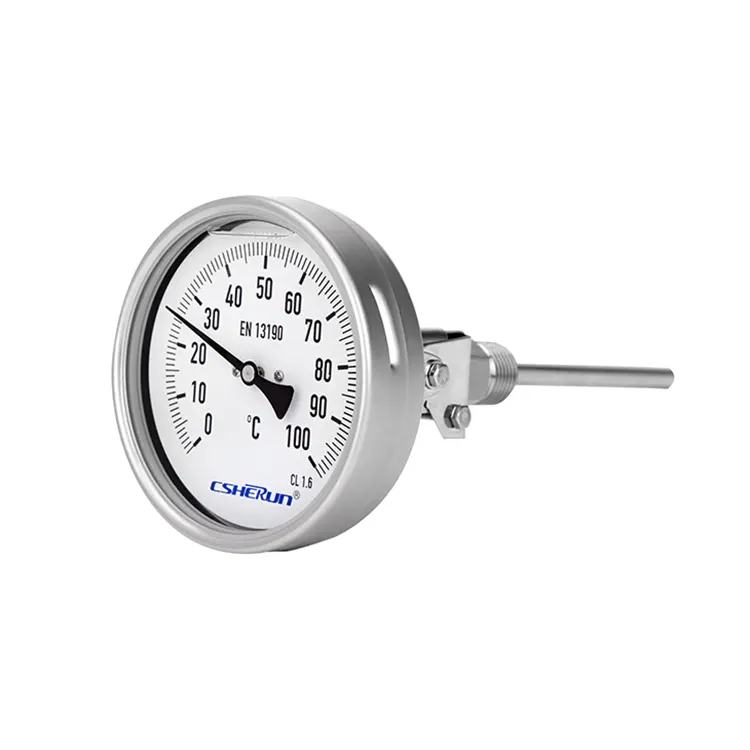

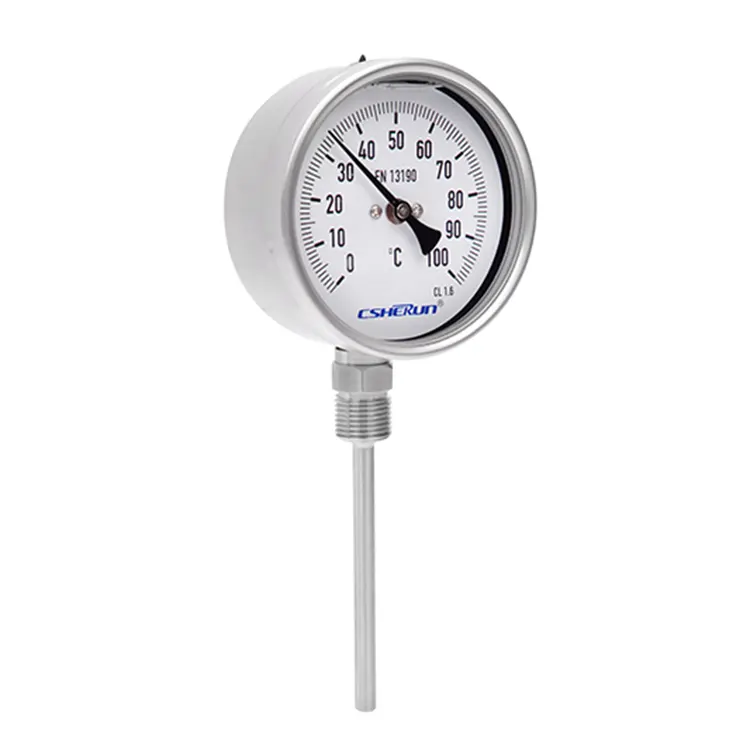

CSHERUNin bimetallilämpömittarin prosessiversio on erinomainen erilaisissa teollisuusympäristöissä, mukaan lukien kemikaalit, petrokemian tuotteet, öljy ja kaasu, energia sekä veden/jäteveden käsittely. Sen kokonaan ruostumattomasta teräksestä valmistettu rakenne takaa kestävyyden ja korroosionkestävyyden, mikä tekee siitä ihanteellisen yleiseen prosessiinstrumentointiin ankarissa ja aggressiivisissa ympäristöissä. Henkilökohtaistamista varten asiakkaat voivat pyytää erityisiä kellotaulumerkintöjä tai jopa painaa yrityksensä logon kellotauluun, mikä parantaa laitteen tunnistamista ja ammattitaitoa.
● Yleinen prosessiinstrumentointi kemian- ja petrokemianteollisuudessa, öljy- ja kaasuteollisuudessa, energia- ja vesi-/jätevesiteollisuudessa
● Lämpötilan mittaus ankarissa ja aggressiivisissa olosuhteissa
● Mittakaava on -60 ... +600 °C
● Äärimmäisiin lämpötiloihin
● Huoltoystävällinen bajonettikotelo
● Kaikki ruostumaton teräsrakenne
● Yksittäisen varren pituus 63 ... 1000 mm
|
Design |
EN13190 |
|
Mittauselementti |
Bimetalli kela |
|
Nimelliskoko mm |
63, 100, 160 |
|

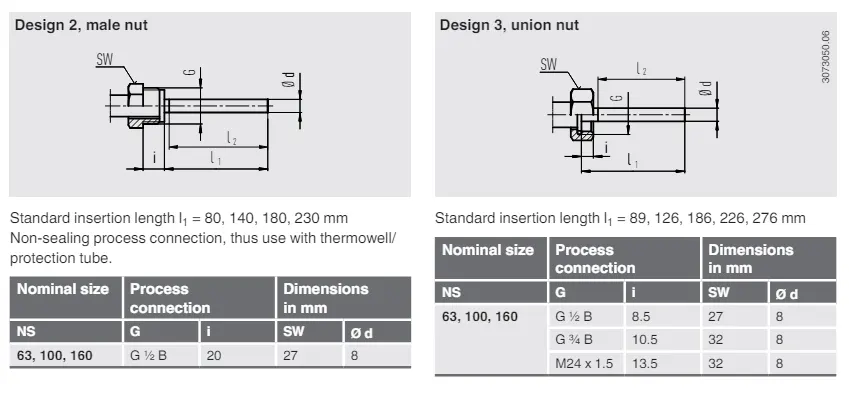

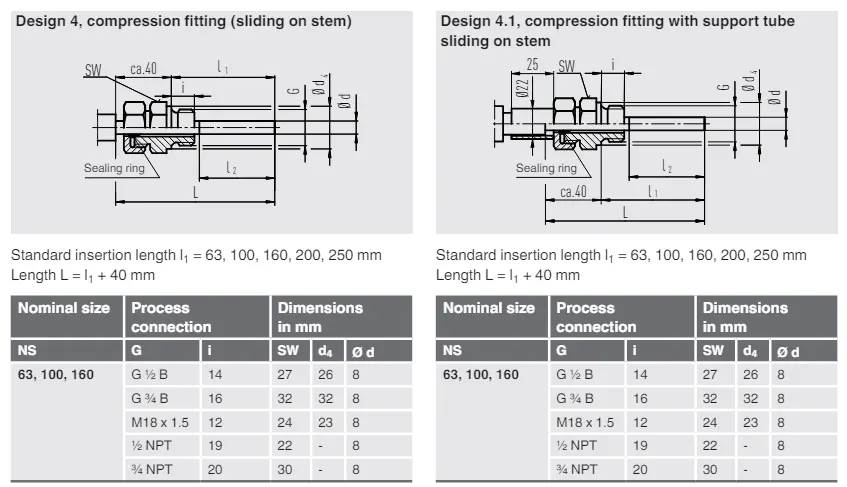

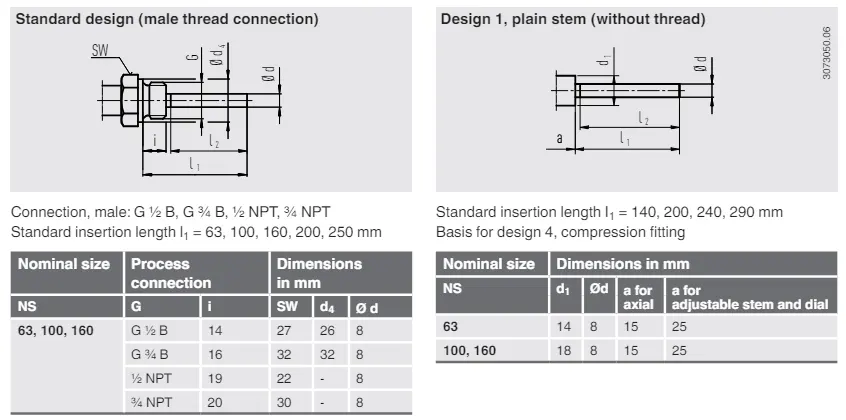

Liitäntäsuunnittelu
|

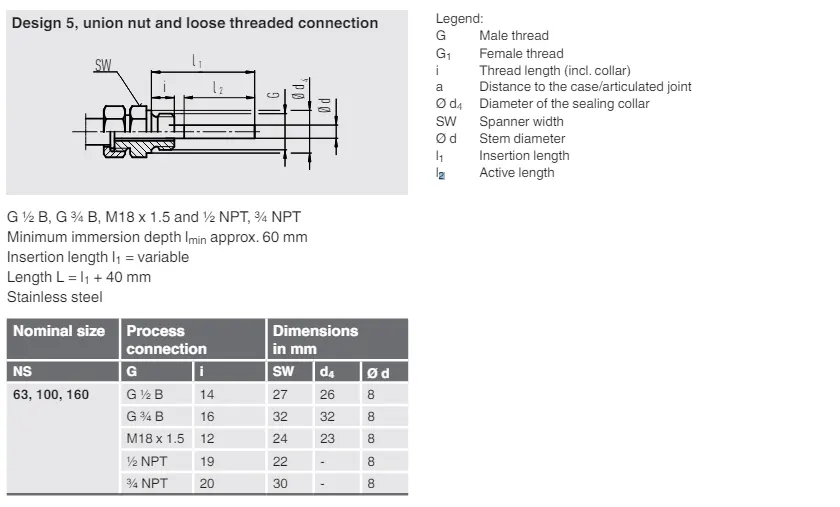

S, standardi (uroskierreliitäntä) 1, tavallinen varsi (ilman lankaa 2, urosmutteri 3, liitosmutteri 4, puristusliitin (liukuva varren päällä) 5, liitosmutteri ja löysä kierreliitos |
|

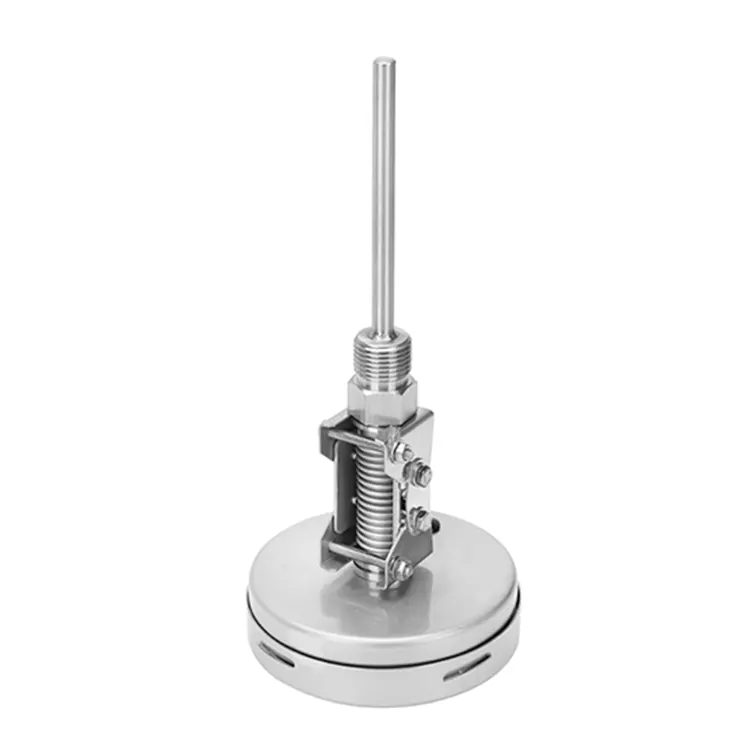

Säädettävä varsi ja kellotaulu” koteloversio |
Kääntyvä 90° ja kääntyvä 360° |
|
Yksikkö (asteikkoalue)
|
°C Vaihtoehto: ■ °F ■ °C/°F (kaksoisasteikko) ■ °F/°C (kaksoisasteikko) |
|
Prosessiyhteys
|
■ Tavallinen, ilman lankaa ■ G ½ B ■ ½ ydinsulkusopimus ■ G ½ naaras ■ ½ NPT-naaras ■ M20 x 1,5 ■ M24 x 1,5 naaras muut pyynnöstä |
|
Tarkkuus |
Luokka 1 standardin EN13190 mukaan |
|
Työ soi |
Jatkuva kuormitus (1 vuosi) Mittausalue (EN13190) Lyhyt aika (max. 24 h) Skaalausalue (EN13190)
|
|
Varren halkaisija |
6,35 mm Vaihtoehto: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Muut pyynnöstä |
|
Lisäyspituus L1 |
63 ... 1000 mm Pienin/maksimipituus riippuu mittausalueesta ja halkaisijasta |
|
Ikkuna |
Instrumenttilasi NS 63: ikkuna polykarbonaattia Vaihtoehto: Laminoitu turvalasi, kirkas, halkeilematon muovi |
|
Nollasäätö (lisävaruste) |
Kotelon takapuolella, vain ulkopuolelta säädettävälle varrelle ja kellotaululle |
|
Vaimennus |
Ilman Vaihtoehto: Glyseriini/silikoniöljykotelon täytteellä, max. 250 °C (anturin kohdalla) |
|
Kostutetut materiaalit |
Varsi, prosessiliitäntä Rostumaton teräs 304SS vaihtoehto: ruostumaton teräs 316L |
|
Kastelemattomat materiaalit |
Kotelo, bajonettirengas Ruostumaton teräs 304SS (lisävaruste: ruostumaton teräs 316L) |
|
Soita |
Alumiini valkoinen, mustat kirjaimet |
|
Osoitin |
Alumiini, musta |
|
Suojaus IEC/EN 60529 mukaan |
IP65 Vaihtoehto: ■ IP66 ■ IP67 |
|
Sallitut lämpötilat |
Ambient (kotelossa) -40 ... +70 °C (täyttönesteellä/ilman) Vaihtoehto: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Varastointi ja kuljetus |
-50 … +70 °C |
|
Sallittu käyttöpaine karassa |
max. 25 bar, staattinen |
|
Asteikkoalue ℃ |
Mittausalue ℃ |
Skaalausväli ℃ |
|
-40… +60 |
-30… +50 |
1 |
|
-40… +80 |
-30… +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30…+50 |
-20…+40 |
1 |
|
-30…+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0…40 |
1 |
|
0…60 |
10…50 |
1 |
|
0…80 |
10…70 |
1 |
|
0…100 |
10…90 |
1 |
|
0…120 |
10…110 |
2 |
|
0…150 |
20…130 |
2 |
|
0…160 |
20…140 |
2 |
|
0…200 |
20…180 |
2 |
|
0…250 |
30…220 |
2 |
|
0…300 |
30…270 |
5 |
|
0…400 |
50…350 |
5 |
|
0…500 |
50…450 |
5 |
|
0…600 |
100…500 |
5 |

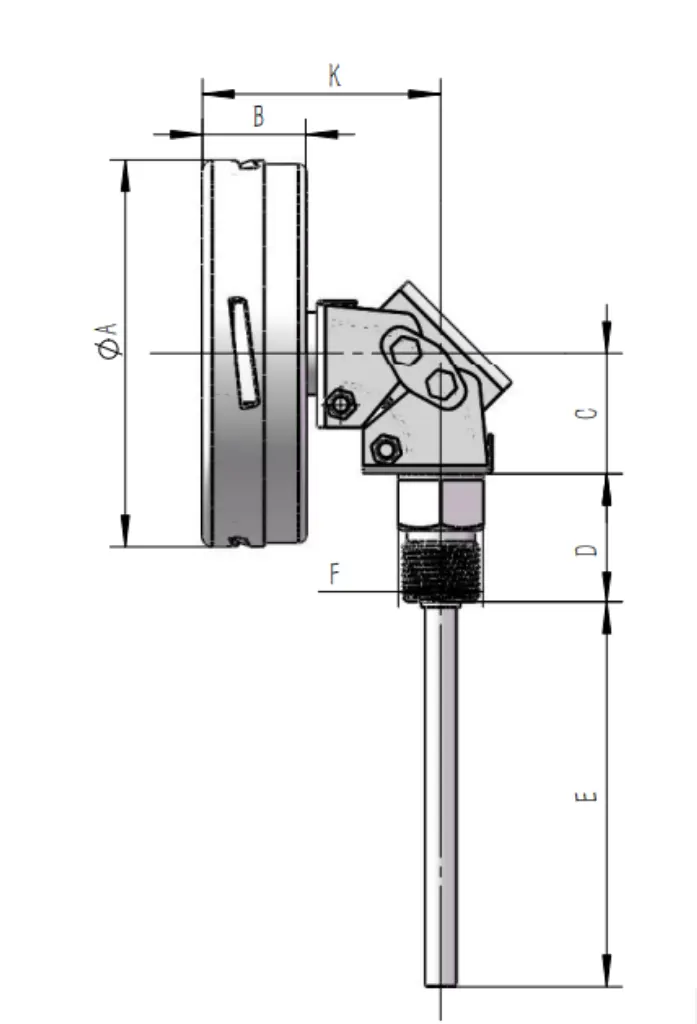

Säädettävä varsi ja kellotaulu
