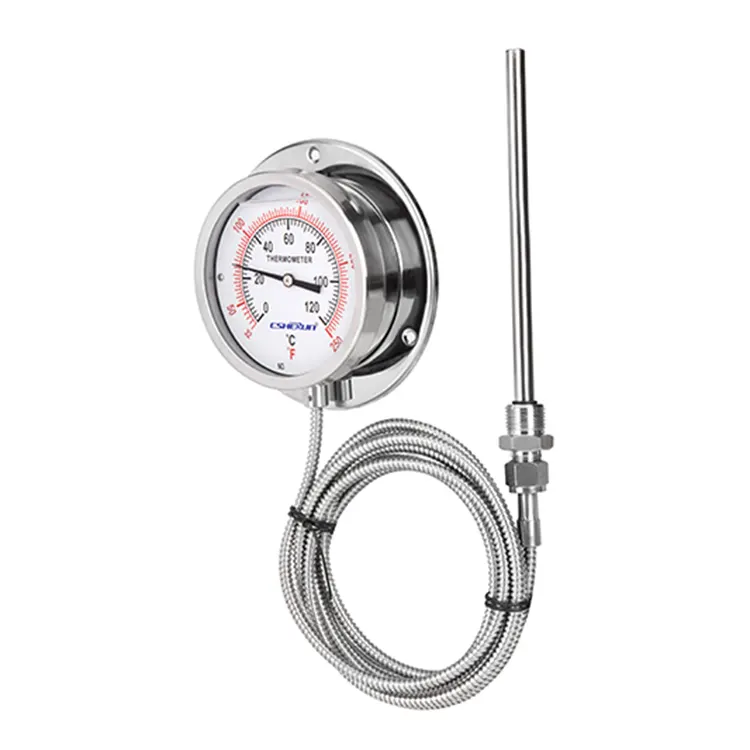

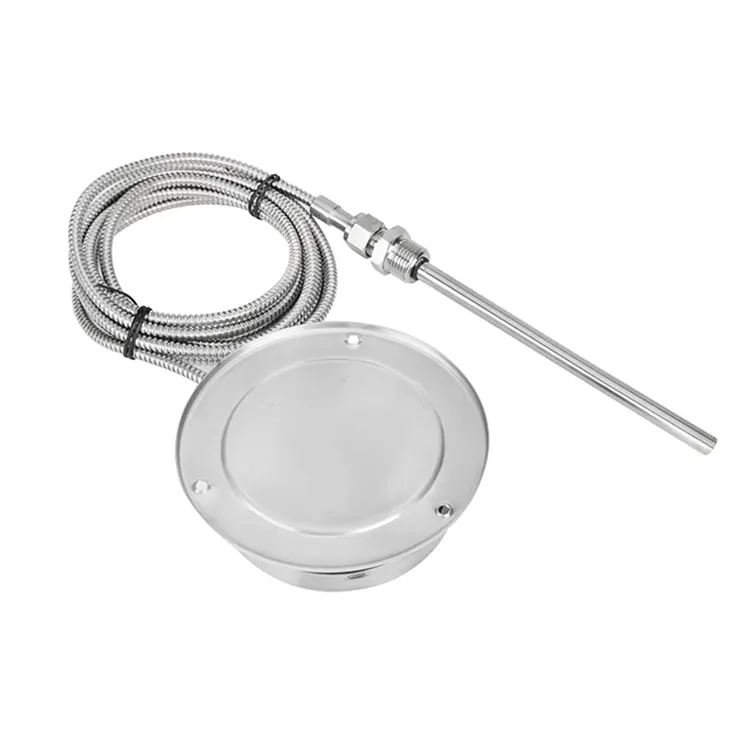

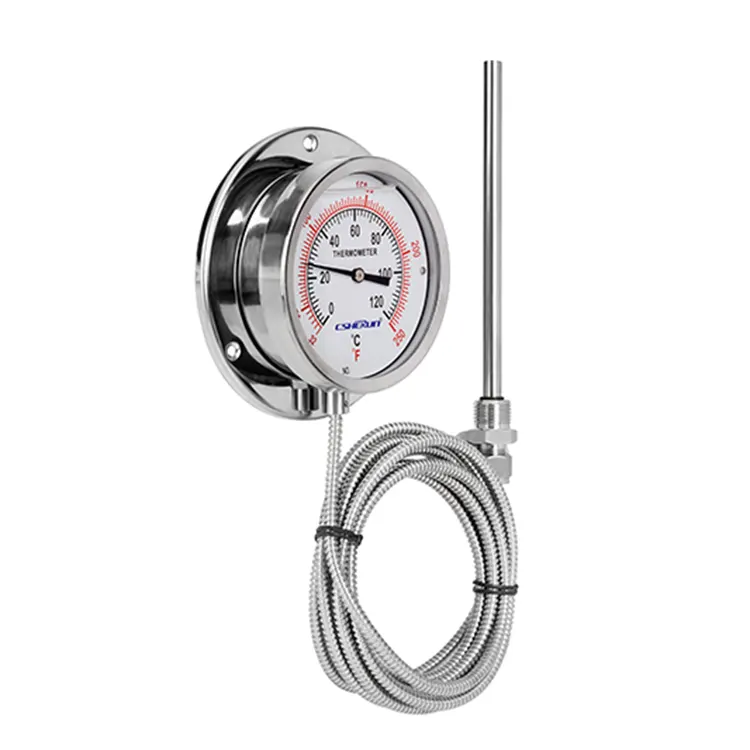

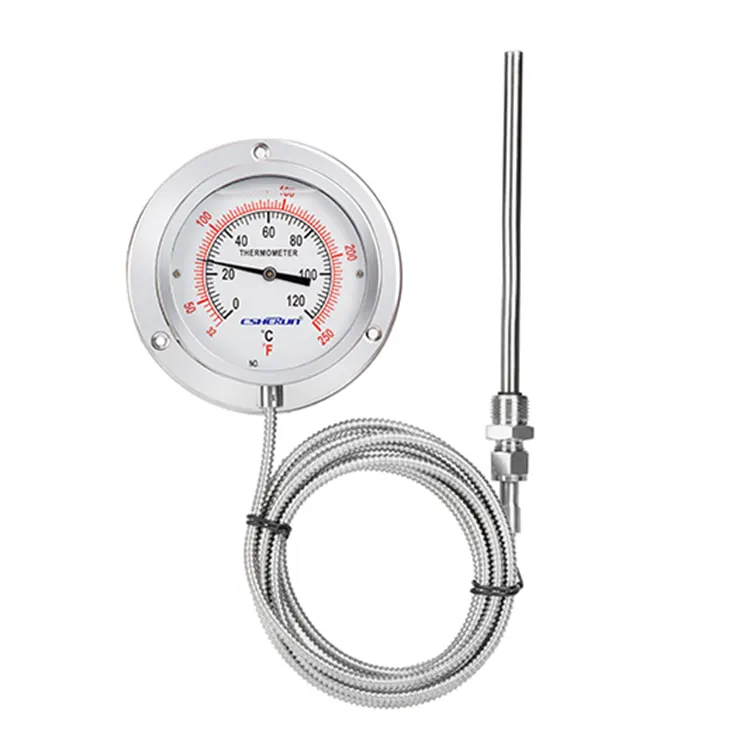

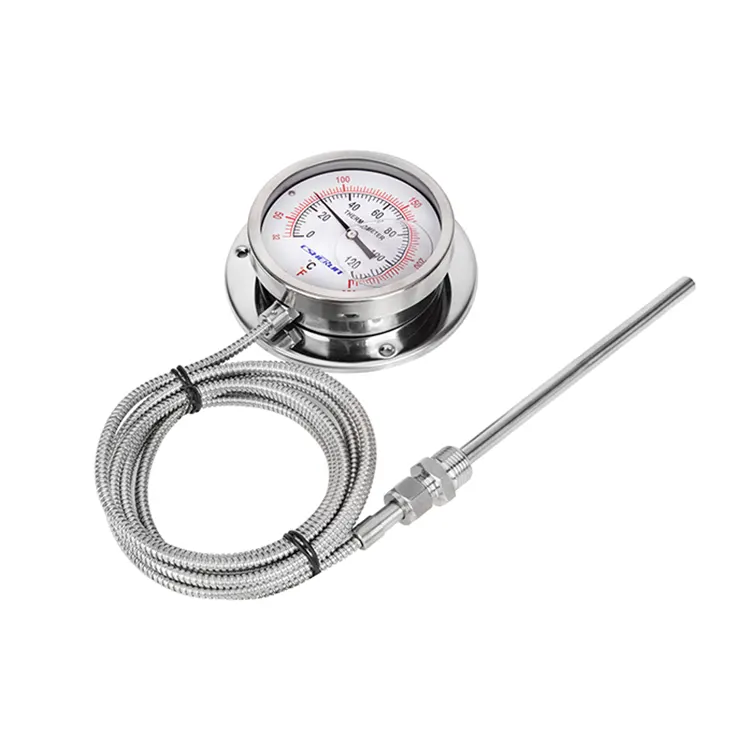

Painetyyppi Lämpömittari

Design

Mittausperiaate

Bourdon-putkijärjestelmä

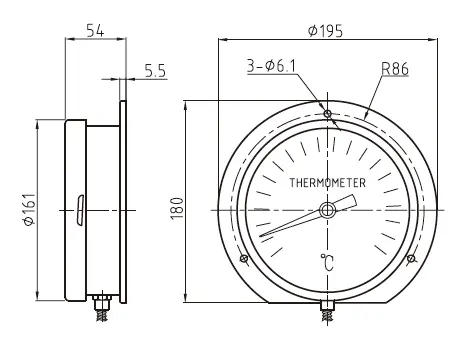

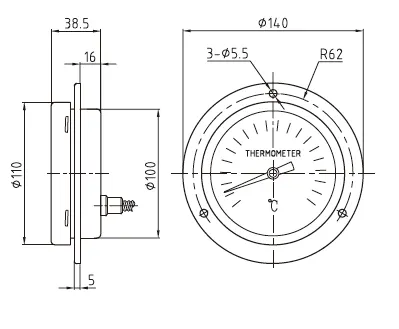

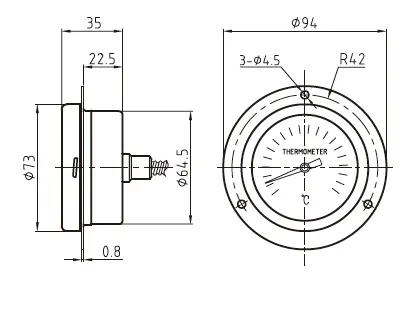

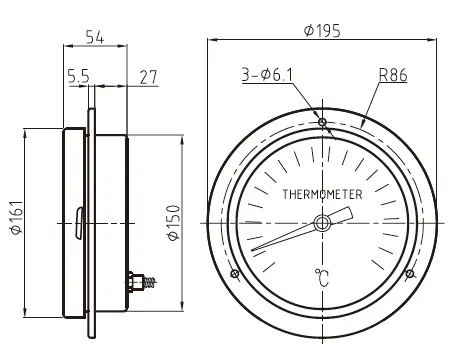

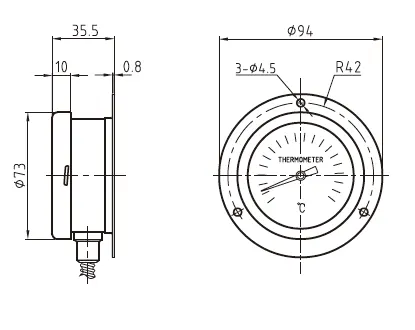

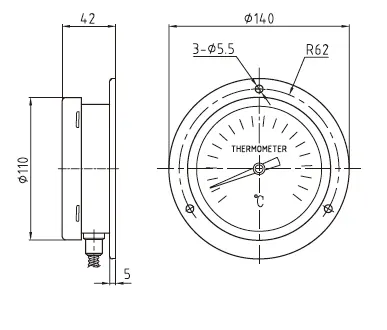

Nimelliskoko mm

63, 100, 150

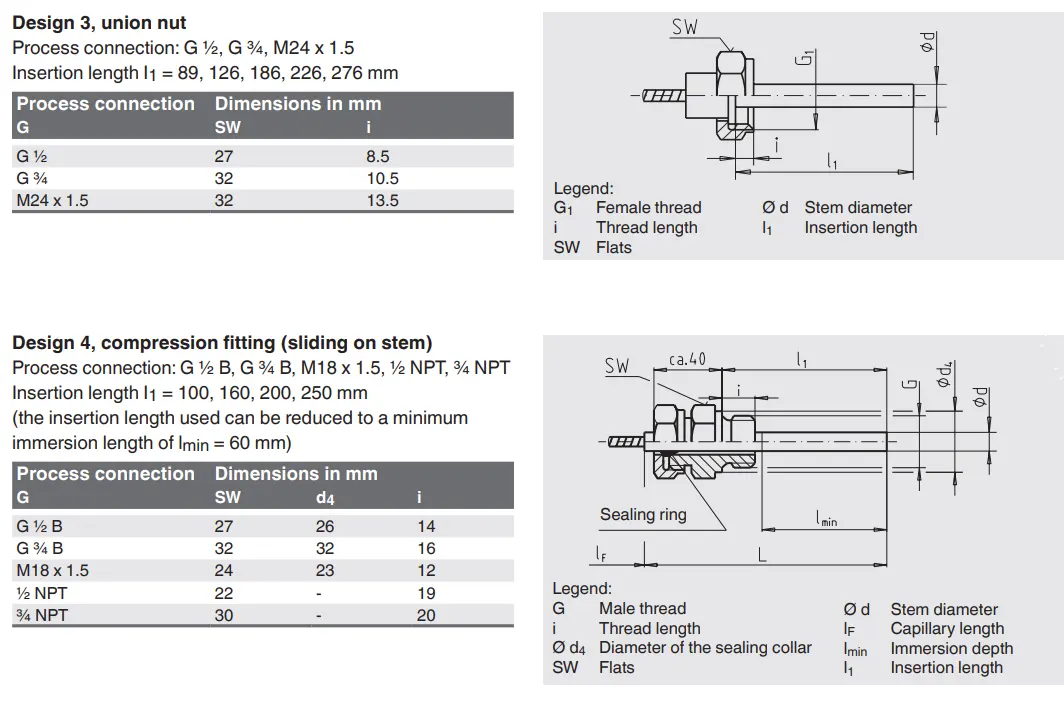

Liitäntäsuunnittelu

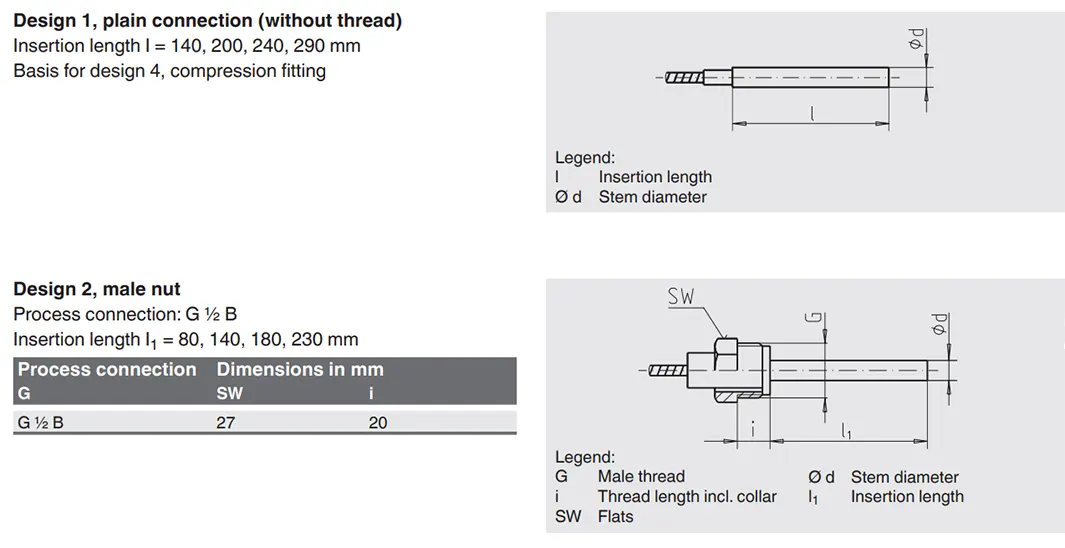

1, tavallinen varsi (ilman lankaa)

2, urosmutteri

3, liitosmutteri

4, puristusliitin (liukuva varren päällä)

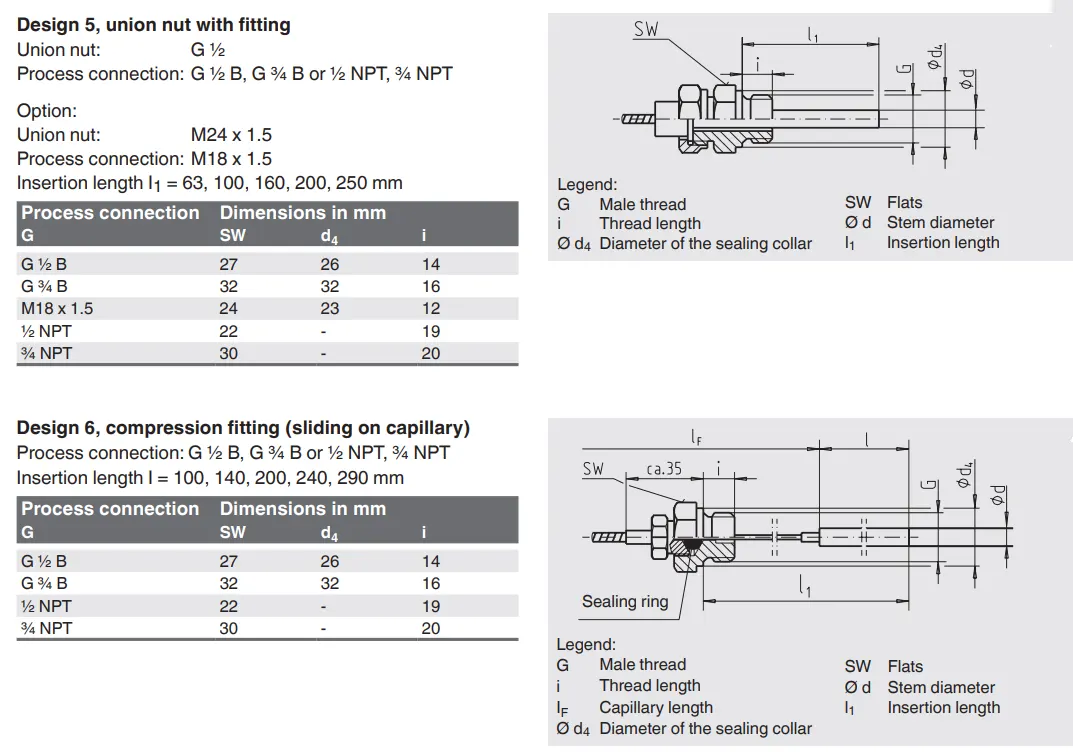

5, liitosmutteri liittimellä

6, Puristusliitin (liukuva kapillaarin päällä)

Yksikkö (asteikkoalue)

°C

Vaihtoehto:

■ °F

■ °C/°F (kaksoisasteikko)

■ °F/°C (kaksoisasteikko)

Prosessiyhteys

■ Tavallinen, ilman lankaa

■ G ½ B

■ ½ ydinsulkusopimus

■ G ½ naaras

■ ½ NPT-naaras

■ M20 x 1,5

■ M24 x 1,5 naaras

muut pyynnöstä

Tarkkuusluokka

Luokka 2

Varren halkaisija

8mm, ruostumaton teräs 316L

Vaihtoehto

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Muut pyynnöstä

Kotelo, kehysrengas

Ruostumaton teräs 304

Vaihtoehto:

Ruostumaton teräs 316L

Yhteys

Ruostumaton teräs 316L

Ikkuna

Instrumenttilasi: 100, 150

Läpinäkyvä muovi: 63

Vaihtoehto:

Laminoitu turvalasi, kirkas, halkeilematon muovi

Soita

Alumiini valkoinen, mustat kirjaimet

Osoitin

Alumiini, musta

Kapillaarin sisääntulo

Taka tai alaosa

Kapillaari

Pituus asiakkaan toiveiden mukaan (max. 10 m), Ø 2 mm, ruostumaton teräs 1.4571, taivutussäde vähintään 6 mm

Sallittu käyttöpuristin varresta

25 bar max, staattinen

Sisäänpääsyn suojaus

IP65 IEC 60259 / IEC 529 mukaan

Käyttöolosuhteet

Ympäristön lämpötila-alue (kotelossa)

0 ... +40 °C max. (muut pyynnöstä)

Varastointilämpötila-alue

Ilman nestevaimennusta                                        ■ -50 ... +70 °C

elintarvikkeiden kanssa yhteensopivalla nestevaimennuksen kanssa

Nestevaimennus                                          ■ -50 ... +60 °C

Asteikkoalue ℃

Mittausalue ℃

Skaalausväli ℃

-60… +40

-50… +30

1

-40… +60

-30… +50

1

-30…+50

-20…+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0…60

10…50

1

0…80

10…70

1

0…100

10…90

1

0…120

10…110

2

0…160

20…140

2

0…200

20…180

2

0…250

30…220

5

0…300

30…270

10

0…400

50…350

10
