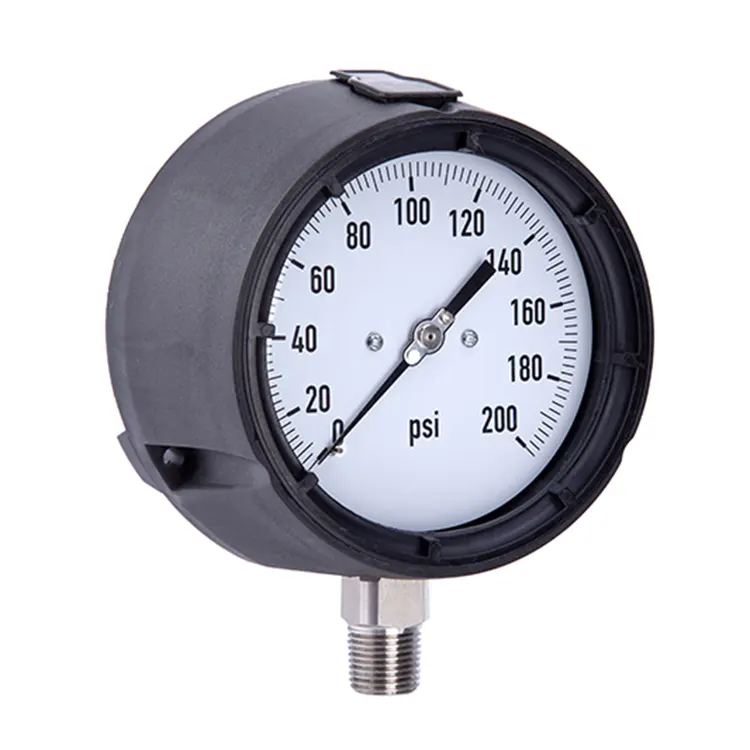

Edistynyttä Kiinassa valmistettua Prosessipainemittaria hyödynnetään ensisijaisesti kaasun paineen mittaamiseen, ja se tarjoaa mikropaineen mittaus- ja ylipainesuojausominaisuudet jossain määrin. Tämä mittari on valmistettu ruostumattomasta teräksestä ja sijoitettu fenolikotelomateriaaleihin, ja siinä on poikkeuksellinen kuormitussyklin vakaus ja iskunkesto.
Prosessipainemittarin Safety-versiossa on kiinteä välilevyseinä, joka on suunniteltu ASME B 40.100:n vaatimusten ja testiolosuhteiden mukaisesti. Lisäksi se sisältää kotelon täytön kestämään suuria dynaamisia painekuormia ja tärinää, mikä tekee siitä sopivan monenlaisiin sovelluksiin. Asteikko vaihtelee välillä 0 - 10 psi - 0 - 30 000 psi [0 - 0,6 bar - 0 - 2 000 bar], mikä tarjoaa monipuolisuuden erilaisiin paineenmittaustarpeisiin.
CSHERUN-prosessipainemittari on ihanteellinen sovelluksiin, joihin liittyy erittäin dynaamisia painekuormia ja tärinää. Se sopii kaasumaisten ja nestemäisten aggressiivisten väliaineiden mittaamiseen, jotka eivät ole erittäin viskoosisia tai kiteytyviä, jopa ankarissa ympäristöissä. Tämä mittari on erinomainen prosessiteollisuudessa, mukaan lukien laitosrakentaminen, kemian- ja petrokemianteollisuus, voimalaitokset, kaivosteollisuus, sekä maa- että offshore-ympäristöt sekä ympäristöteknologia. Lisäksi se soveltuu hyvin koneenrakennukseen ja yleiseen laitosrakentamiseen.
● Sovelluksiin, joissa on erittäin dynaamisia painekuormia ja tärinää
● Kaasumaisille ja nestemäisille aggressiivisille aineille, jotka eivät ole erittäin viskoosisia tai kiteytyviä, myös aggressiivisissa ympäristöissä
● Prosessiteollisuus: Tehdasrakennus, kemianteollisuus, petrokemian teollisuus, voimalaitokset, kaivosteollisuus, on-/offshore- ja ympäristöteknologia
● Koneenrakennus ja yleinen tehdasrakennus
● Erinomainen kuormitusjakson vakaus ja iskunkesto
● Turvallinen versio kiinteällä välilevyseinällä, joka on suunniteltu ASME B 40.100:n vaatimusten ja testiolosuhteiden mukaisesti
● Kotelon täyttö sovelluksille, joissa on suuri dynaaminen painekuormitus ja tärinä
● Skaalaus vaihtelee välillä 0 … 10 - 0 … 30 000 psi [0 ... 0,6 - 0 ... 2 000 bar]
|
Painemittarin asteikon maksimiarvo (bar) |
≤25 |
＜25 – ≤600 |
＜600 – ≤1000 |
|
Painejaksojen lukumäärä |
120 000 |
100 000 |
30 000 |
|
Design |
ASME B40.100 |
|
Nimelliskoko mm |
115, 160 |
|
Tarkkuusluokka |
±0,5 % < 1600 bar ±1 % >1600bar |
|
Asteikkoalueet |
0 … 0,06 - 0 … 2000 bar |
|
Paineen rajoitus
|
Tasainen: Täyden asteikon arvo Vaihteleva: 0,9 x koko asteikon arvo Lyhyt aika: 1,5x koko asteikon arvo |
|
Sallittu lämpötila
|
Ympäristö: -40 … +60 °C (ilman täyttöä) -20… +60°C (glyseriinitäyte)
Keskitaso: -20 … +100°C |
|
Lämpötilan vaikutus |
Mittausjärjestelmän vertailuolosuhteista poikkeaminen: ≤ ±0,4 % per 18 °F [≤ ±0,4 % per 10 °C] täydestä asteikosta |
|
Suojaus IEC/EN 60529 mukaan |
IP54 IP65 |
|
Prosessiyhteys
|
Ruostumaton teräs 316L Monel, Hastelloy C (valinnainen) 1/4NPT tai 1/2NPT (mies) 1/4G tai 1/2G (uros) |
|
Yhteyden sijainti |
Pohjakiinnitys Alaselän kiinnitys |
|
Kapselielementti |
Ruostumaton teräs 316L |
|
Liike |
Ruostumaton teräs |
|
Soita |
Alumiini |
|
Osoitin |
Alumiini, musta |
|
Asia |
Kestomuovi, musta, kiinteä välilevyseinä ja puhallusselkä |
|
Ikkuna |
Muovi |
|
Rengas |
Kierrekehys |
■ Muu prosessiyhteys
■ Asennus kalvotiivisteisiin, katso tuotearvioinnin kalvotiivisteet
■ Sovitinsarja paneeliasennukseen
■ Ikkuna: Instrumenttilasi tai laminoitu turvalasi
■ Valitse asettelu asiakkaan vaatimusten mukaan
■ Kotelon täyttö silikonilla
