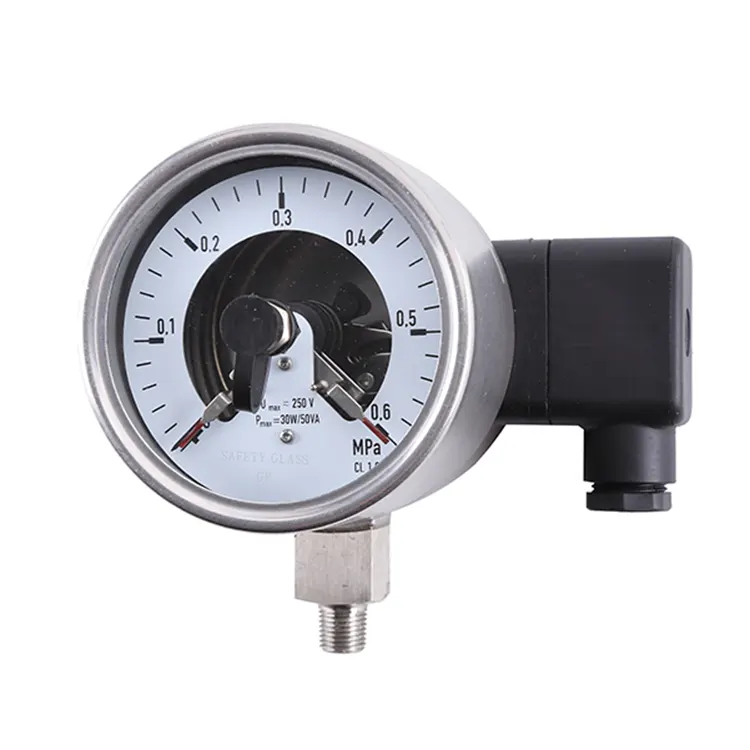

Voit olla varma, että ostat meiltä räätälöidyn Bourdon-putkipainemittarin kytkinkoskettimilla. Odotamme innolla yhteistyötä kanssasi, jos haluat tietää lisää, voit ottaa meihin yhteyttä nyt, vastaamme sinulle ajoissa! Kiinassa valmistettua huippumodernia Bourdon-putkipainemittaria kytkinkoskettimilla käytetään ensisijaisesti kaasun paineen mittaamiseen ja se tarjoaa ominaisuudet mikropaineen mittaukseen ja ylipainesuojaukseen tietyssä määrin. Tämä kestävästä ruostumattomasta teräksestä valmistettu kotelo takaa kestävyyden ja pitkäikäisyyden.
Kytkinkoskettimilla varustetussa Bourdon-putkipainemittarissamme on jopa 4 kytkinkosketinta instrumenttia kohden, mikä tekee siitä monipuolisen erilaisiin sovelluksiin. Lisäksi se on saatavana kotelon täytteellä kestämään suuria dynaamisia painekuormia tai tärinää. Erikoisversiot sisältävät induktiivisilla koskettimilla varustetut instrumentit, jotka soveltuvat vaarallisille alueille, koskettimet on räätälöity PLC-sovelluksiin ja saatavana valinnaisesti turvaversiona S3 standardin EN 837 mukaisesti.
● Teollisten prosessien ohjaus ja säätö
● Laitosten valvonta ja piirien kytkeminen
● Kaasumaisille ja nestemäisille aggressiivisille aineille, jotka eivät ole erittäin viskoosisia tai kiteytyviä, myös aggressiivisissa ympäristöissä
● Kemianteollisuus, petrokemian teollisuus, voimalaitokset, kaivosteollisuus, on-/offshore-teollisuus, ympäristötekniikka, koneenrakennus ja yleinen laitosten rakentaminen
● Jopa 4 kytkinkosketinta instrumenttia kohden
● Saatavana myös kotelon täytteellä suuria dynaamisia painekuormia tai tärinää varten. Induktiivisilla koskettimilla varustetut instrumentit käytettäväksi vaarallisilla alueilla
● Koskettimilla varustetut instrumentit PLC-sovelluksiin
● Instrumentit saatavana lisävarusteena turvaversiona S3 standardin EN 837 mukaan
|
Design |
VUODELTA 16085 |
|
Nimelliskoko mm |
100, 160 |
|
Tarkkuus |
1.0 |
|
Asteikkoalueet
|
0…0,6 MPa - 0…160 MPa muita yksiköitä (esim. psi, kPa) saatavilla tai kaikki muut vastaavat tyhjiöt tai yhdistetyt paine- ja tyhjiöalueet |
|
Paineen rajoitus |
Tasainen: Täysi asteikon arvo Vaihteleva: 0,9 x koko asteikon arvo Lyhyt aika: 1,3 x koko asteikon arvo |
|
Sallittu lämpötila |
Ympäristö: -20 … +60 °C
Keskikokoinen: +200 °C [+392 °F] max. täyttämättömillä instrumenteilla +100 °C [+212 °F] max. täytetyillä instrumenteilla |
|
Lämpötilan vaikutus |
Kun mittausjärjestelmän lämpötila poikkeaa vertailulämpötilasta (+20 °C): max. ±0,4 %/10 K täyden asteikon arvosta |
|
Suojaus IEC/EN 60529 mukaan |
IP65 |
|
Prosessiyhteys |
SS316L ■ G ½ B ■ ½ ydinsulkusopimus ■ M20 x 1,5 muut pyynnöstä |
|
Yhteyden sijainti |

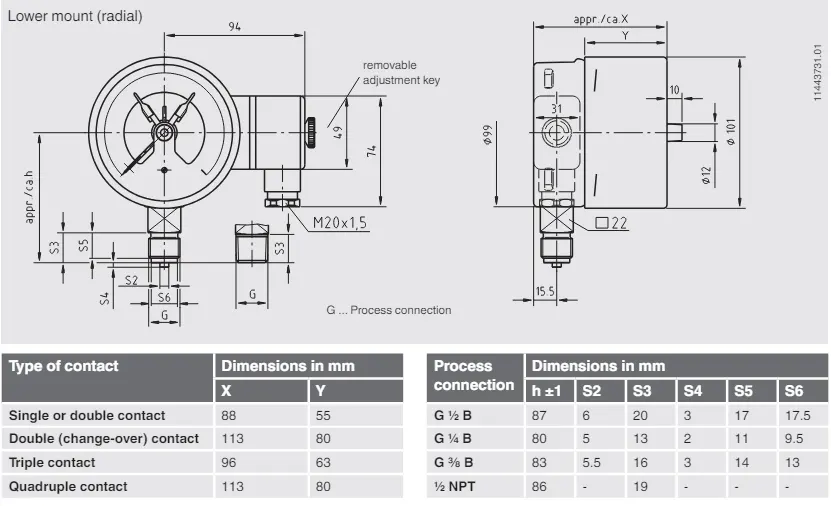

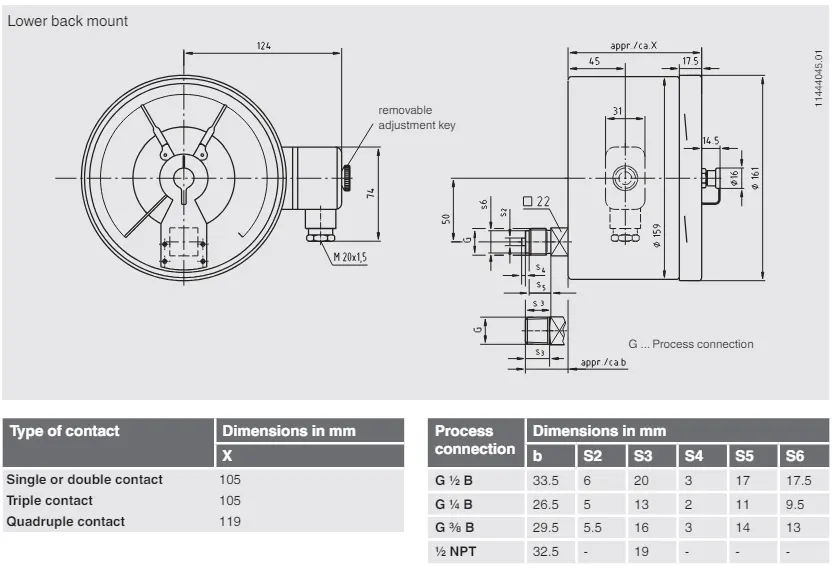

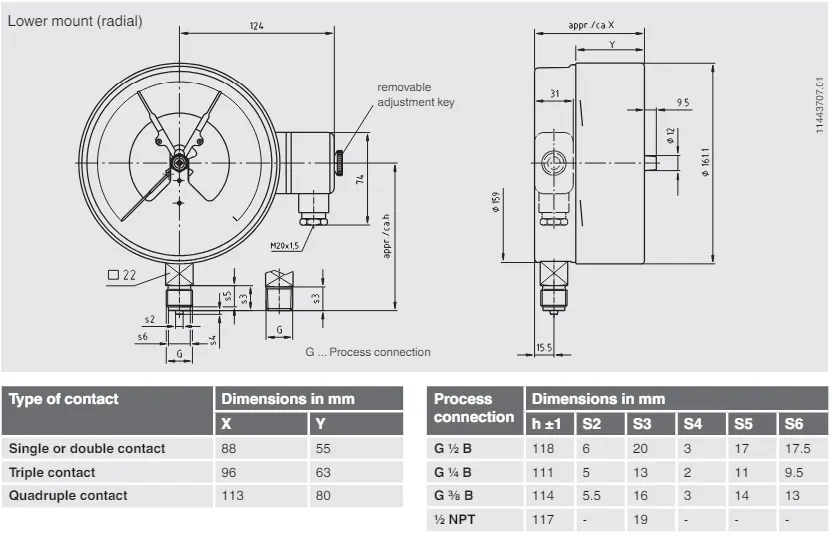

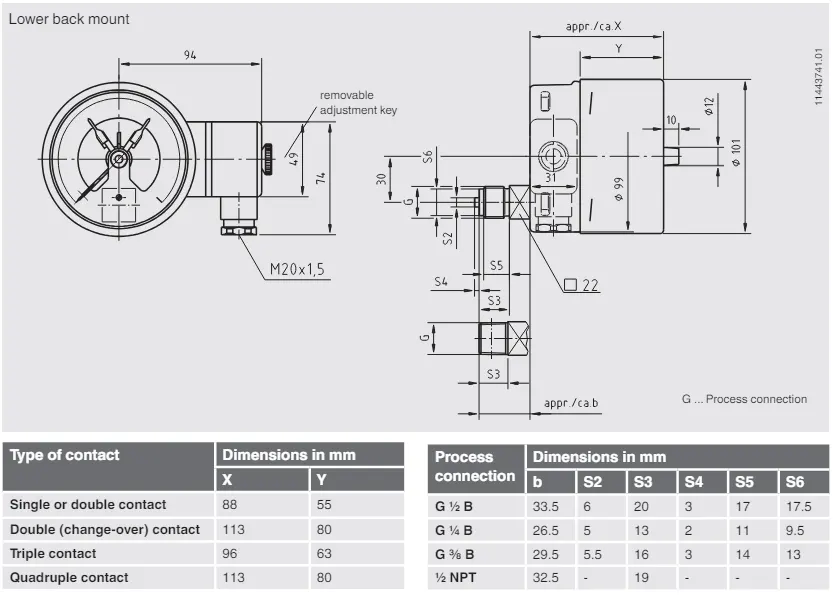

■ Alakiinnitys (radiaalinen) ■ Alaselän kiinnitys |
|
Asia |
Ruostumaton teräs |
|
Paine-elementti |
Ruostumaton teräs 316L C-tyyppi tai kierukkatyyppinen |
|
Liike |
Ruostumaton teräs |
|
Soita |
Alumiini |
|
Aseta osoitin |
Alumiini, punainen |
|
Ikkuna |
Laminoitu turvalasi |
|
Sähköliitäntä |
Kaapelin pistoke PA 6, musta VDE 0110 -eristysryhmän C/250 V mukaan Kaapeliholkki M20 x 1,5 Vedonpoisto 6 ruuviliitintä + PE johtimen poikkipinta-alalle 2,5 mm² Muut pyynnöstä |
|
Vaihda yhteystietoja |

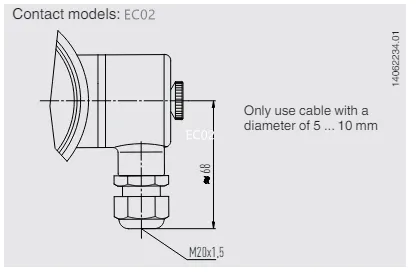

Magneettinen napsautuskosketin malli EC02 ■ Ei ohjausyksikköä eikä virtalähdettä ■ Suora kytkentä 250 V, 1 A asti ■ Jopa 4 kytkinkosketinta mittauslaitetta kohti |

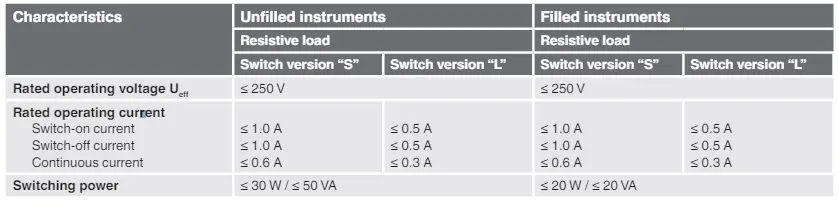

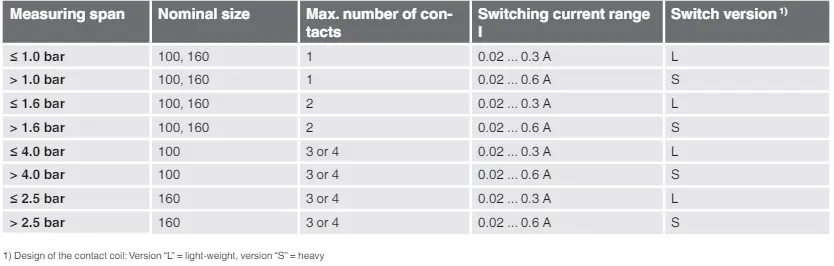

Tekniset tiedot instrumenteille, joissa on magneettinapsautuskosketin malli EC02
Koskettimien suositeltu asetusalue on 25 ... 75 % asteikosta (0 ... 100 % pyynnöstä). Kontaktimateriaali (vakio): hopea-nikkeli, kullattu
Yhteystietojen asettaminen
Suositeltu vähimmäisvälys kahden koskettimen välillä on 20 % mittausvälistä. Kytkimen hystereesi on 2 ... 5 % (tyypillinen)

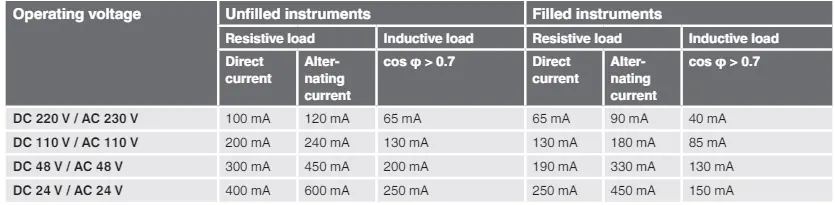

Suositeltu kontaktikuorma resistiivisillä ja induktiivisilla kuormilla
Mallit EC02.010.160, EC010.050.160
