All Metal Media Chamber
  • All Metal Media ChamberAll Metal Media Chamber

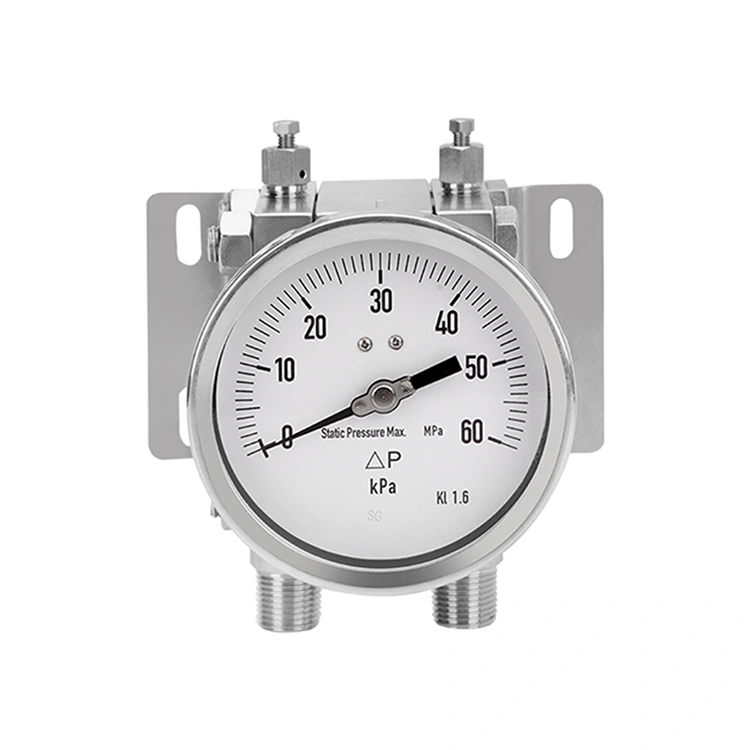

All Metal Media Chamber

Model:DP73
Esittelyssä All Metal Media Chamber -paine-eromittari, joka on suunniteltu erityisesti prosessiteollisuuden tiukkoja vaatimuksia varten. Mallissamme DP73 on vankka täysmetallirakenne, joka varmistaa kestävyyden ja luotettavuuden vaativimmissakin ympäristöissä. Tervetuloa ostamaan All Metal Media Chamber meiltä. Kaikkiin asiakkaiden pyyntöihin vastataan 24 tunnin sisällä.


All Metal Media Chamber tarjoaa erinomaisen korroosionkestävyyden ja korkean paineen, mikä tekee siitä ihanteellisen monenlaisiin prosessisovelluksiin. Paine-eromittari mittaa tarkasti kahden pisteen välisen paine-eron ja tarjoaa tarkat lukemat, jotka ovat ratkaisevan tärkeitä prosessin ohjauksessa ja valvonnassa.

Mallilla DP73 saat monipuolisen ja luotettavan ratkaisun, joka täyttää prosessiteollisuuden korkeat vaatimukset. Sen täysmetallinen rakenne varmistaa pitkäkestoisen suorituskyvyn, ja sen tarkkuusmittausominaisuudet takaavat tarvittavan tarkkuuden optimaalisten prosessiolosuhteiden ylläpitämiseen.

Olitpa kemian-, petrokemian-, lääke- tai elintarvike- ja juomateollisuudessa, All Metal Media Chamber -paine-eropainemittarimme, malli DP73, on luotettava kumppanisi prosessien ohjauksessa ja valvonnassa. Luota meihin prosessisovellustesi laadussa, luotettavuudessa ja tarkkuudessa.



Sovellus

● Kaasumaisille ja nestemäisille aggressiivisille aineille, jotka eivät ole erittäin viskoosisia tai kiteytyviä, myös aggressiivisissa ympäristöissä

● Pumpun valvonta ja ohjaus

● Suodattimen valvonta

● Tason mittaus suljetuissa astioissa

Erikoisominaisuudet

● Paine-eron mittausalueet -1 … +30 bar [-14,5 ... 435 psi] - 0 ... 40 bar [0 ... 580 psi]

● Korkea käyttöpaine (staattinen paine) ja korkea ylikuormitussuoja, valittavissa 40 bar [580 psi], 100 bar [1450 psi], 250 bar [3625 psi], 400 bar [5800 psi] ja 650 bar [9425 psi]

● Mittauskammiossa oleva voimansiirtoneste vaimentaa osoitinta, jos painenopeuden muutokset ovat suuria

● Malli DP73M: Monel-versio



Toiminnallisuus

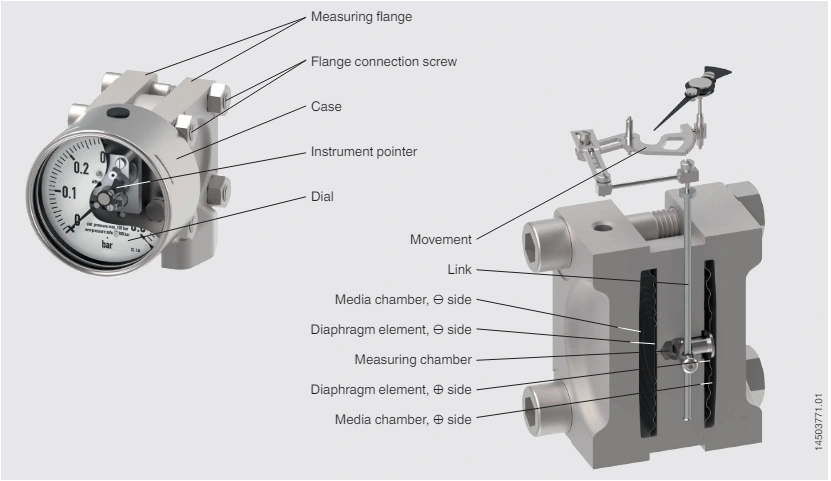

Suunnittelu ja toimintaperiaate

■ Paineet p1 ja p2 vaikuttavat mittauskammion ⊕ ja ⊖ puolille.

■ Väliainekammiot on erotettu vaihteistonesteellä täytetystä mittauskammiosta yhdellä kalvoelementillä.

■ ⊕- ja ⊖-puolen välinen paine-ero poikkeuttaa ⊕-puolen kalvoa ja syrjäyttää vaihteistonesteen.

■ Taipuma välittyy liikkeelle linkin kautta.

■ Liike muuttaa taipuman osoittimen kiertoliikkeeksi. Ylikuormitusturva Kalvoelementtien metallisilla istukkailla varustettujen kuormanottopisteiden ansiosta laite kestää erittäin korkeita työpaineita paineluokilla PN 40 ... PN 650 (40 ... 650 bar [580 ... 9 425 psi]). ).

Tekniset tiedot

Vakio

Design


EN837-3

Kalvon ja kapselin painemittarit, mitat, metrologia, vaatimukset ja testaus


ALKAEN 16003

Paine-eron mittauslaitteet

Nimelliskoko (mm)

100, 160

Ikkuna

Laminoitu turvalasi

Yhteyden sijainti

Alempi kiinnitys (radiaalinen)

Muut liitäntäpaikat pyynnöstä

Asia


Design

Turvataso “S1” standardin EN 837-1 mukaan: Puhalluslaitteella


Materiaali

Ruostumaton teräs 1.4404 (316L)

Ruostumaton teräs 1.4571 (316Ti)

Kotelon täyttö


■ Ilman

■ Glyseriini-vesi-seos

■ Silikoniöljy Instrumentit kotelon täytteellä ja tasausventtiilillä tuuletuskoteloon.

Mediakammioiden tuuletus


Span ≤ 0,25 bar [3,63 psi]       ilmanpoistolla



Span > 0,25 bar [3,63 psi]

■ Ilman

■ Ilmastolla

Liike

Ruostumaton teräs

Mittauselementti

Mittauselementin tyyppi

2 kalvoelementtiä vaihteistonesteellä

Materiaali

Kalvoelementti

Alue ≤ 0,25 bar [3,63 psi]

■ Ruostumaton teräs 316L

■ Hastelloy C276



Span > 0,25 bar [3,63 psi]

■ Ruostumaton teräs 316L / NiCr-seos (Inconel)

■ Hastelloy C276

Tarkkuustiedot

Tarkkuusluokka

■ 1.6

■ 2.5

■ 1.0 (sovellustesti vaaditaan)

Nollapisteen asetus

Kotelon täytteellä varustetut instrumentit

■ Ilman

■ Ulkoinen asetus



Instrumentit ilman kotelon täyttöä

■ Ilman

■ Asetus säädettävällä osoittimella

Staattisen paineen vaikutus

Riippuen asteikkoalueesta ja paineluokituksesta

Lämpötilavirhe

Mittausjärjestelmän vertailuolosuhteista poikkeaminen: ≤ ±0,5 % per 10 °C [≤ ±0,5 % per 18 °F] täydestä asteikon arvosta

Viiteehdot

Ympäristön lämpötila     +20 °C [+68 °F]


Staattisen paineen vaikutus

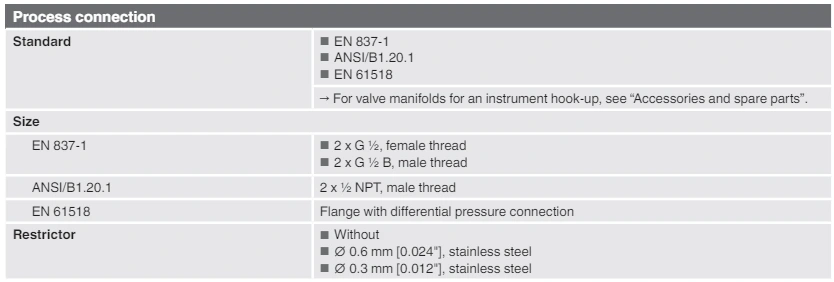

Muut prosessiliitännät pyynnöstä

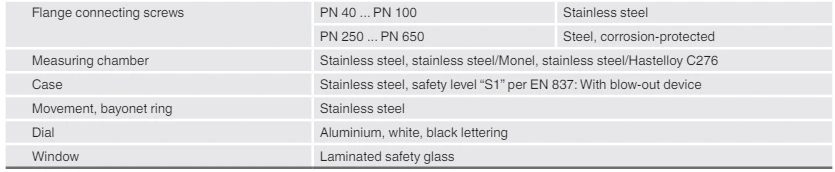

Materiaali


Mittauslaipat prosessiliitännällä

■ Ruostumaton teräs 316L

■ Hastelloy C276

Tiivistys

FPM/FKM

Mediakammioiden tuuletus

■ Ruostumaton teräs 316L

■ Hastelloy C276

Kalvoelementti

■ Ruostumaton teräs 316L

■ Hastelloy C276


Materiaali (koskettaa ympäristön kanssa)

Muut versiot

■ Öljytön ja rasvaton

■ Happi-, öljy- ja rasvaton

■ Vedylle

■ Silikoniton

■ NACE MR 0175 / ISO 15156 mukaan, käyttö H₂S-pitoisissa ympäristöissä öljyn ja kaasun tuotannossa

■ Per NACE 2) MR 0103 / ISO 17945, metallit kestävät sulfidijännityshalkeilua

■ Esiliikinsammuttimella 3) liittämistä varten vyöhykkeeseen 0 (EPL Ga)

■ Paine-eromittari kytkinkoskettimilla, korkea ylikuormitussuoja,

■ Paine-eromittari sähköisellä lähtösignaalilla, korkea ylikuormitussuoja
